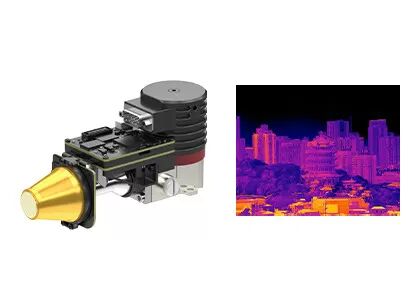

Soem der hohen Auflösung kühlte Kamera-Modul 1280x1024/12μm MCT MWIR ab
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS1212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 1280x1024 | Pixelabstand | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Spektralbereich | 3,7–4,8 μm MW |
| Größe | 149x58,5x71mm | Bildrate | 1 ~ 100 Hz einstellbar |
| Hervorheben | Soem-Kamera-Modul der hohen Auflösung,Soem-Kamera-Modul 1280x1024,MWIR-Kamera-Modul |
||
Produkt-Beschreibung
EYAS1212 High-Definition-Wärmemodul
Hochauflösendes 1280x1024 / 12μm MCT MWIR-gekühltes Infrarotmodul mit Proximity Board
Beschreibung des Produkts
EYAS1212 ist ein hochauflösendes analog-digital gekühltes Infrarotmodul auf Basis von 1280x1024-Formaten mit einem IR-FPA mit 12 μm Schallpegel.
Dieses AD-Modul umfasst ein Proximity-Board, das das FPA-Timing und die sensiblen Stromversorgungen bereitstellt.Die Kamera-Link-Schnittstelle liefert 16 Bit Rohdaten, was die Integration des Detektors in das System erheblich vereinfacht..
Daher erleichtert das EYAS1212 AD-Modul OEM-Kunden die Durchführung eines schnellen Annahme-Tests an einem gekühlten Infrarotdetektor mit 1280x1024/12μm.eine schnelle Sekundärentwicklung von gekühlten Infrarotmodulen oder vollständigen Infrarot-Wärmekameras oder Systemen auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS1212 |
| Leistung des IR-Detektors | |
| Entschließung | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kryo-Kühler | Für die Berechnung der Leistung |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Kühlzeit (25°C) | ≤ 6 Minuten |
| Optimales NETD (20°C) | ≤ 20mK |
| Betriebsmodus | |
| Bildrate | 1~100Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 9W |
| Abmessungen (mm) | 149 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
Industrieanwendungen
Das EYAS1212-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Kühl- und Nichtkühl-Infrarotdetektoren
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.
Ein ungekühlter IR-Detektor arbeitet bei Umgebungstemperatur. Er basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren sind in tragbaren/handhelden/mobilen Geräten weit verbreitet.
Die Kühl-IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die durch einen Kryokühler unterstützt wird.teurer und weniger zuverlässig als ungekühlte SensorenDie Kühlsysteme sind jedoch unglaublich empfindlich und arbeiten in der Regel mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen.
2Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
