MCT MWIR kühlte Infrarotdetektor-Integration 1280x1024 12μm ab

  • MCT MWIR Cooled Infrared Detector Integration 1280x1024 12μm
  • MCT MWIR Cooled Infrared Detector Integration 1280x1024 12μm
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS1212
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Detektor-Entschließung 1280x1024 / 12μm Rahmen-Rate 1~100Hz justierbar
Verwendet für Sekundärentwicklung Größe 149x58.5x71mm
NETD ≤20mK Spektralbereich 3.7~4.8μm
Hervorheben

MWIR kühlte Infrarotdetektor-Integration ab

,

1280x1024 kühlte Infrarotdetektor ab

,

Abgekühlter mwir Detektor
Hinterlass eine Nachricht
Produkt-Beschreibung

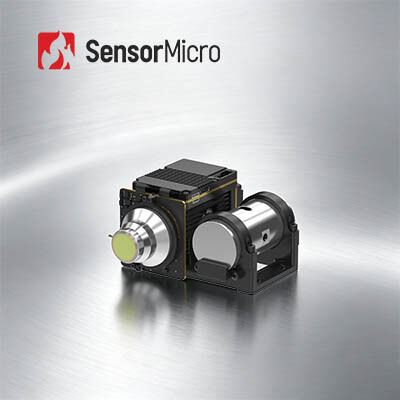

EYAS1212 kühlte thermisches Modul ab



Das Gaspedal für 1280x1024/12μm MCT MWIR kühlte Infrarotdetektor-Integration ab



Produkt-Beschreibung



EYAS-Reihe kühlte ANZEIGEN-Module haben die Vorverstärkerfunktion ab, zum des Analogsignals von abgekühlten IR-Detektoren in einen digitalen Video-Stream-Ertrag umzuwandeln. Sie ist mit verschiedenen Entschließungsformaten und verschiedenen Frequenzbänden verfügbar. EYAS1212 ist ein Mitglied von EYAS, den Familie mit großem Reihen1280x1024@12-μm MWIR den Detektor und cryocooler abkühlte, die integriert wurden.



Mit EYAS-Reihe abgekühltes ANZEIGEN-Modul, ist es einfach für Soem-Kunden, schnelle Abnahmeprüfung auf GST-Infrarotdetektoren, Anfangsschnelle Sekundärentwicklung durchzuführen und ihren Entwicklungszeitraum von den Modulen und von Fertigwaren zu verkürzen, die auf abgekühlten Infrarotdetektoren basieren.



Globale Sensortechnik ist ein Infrarotdetektorlieferant und Infrarotein modulhersteller, der Kunden mit verschiedenen reifen und effektiven Wärmebildgebungslösungen versieht.



Hauptmerkmale



- Einfach sich zu entwickeln u. zu integrieren

- Cameralink-Schnittstelle gab 16bit Rohdaten, Steuerung der seriellen Schnittstelle aus

- Integrierte Struktur, Maße sind mit Detektor in Einklang

- Einzel-Versorgung 5V

- Fähig zum Gefangennehmen des beweglichen Hochgeschwindigkeitsziels



Produktbeschreibungen



Modell EYAS1212
Ir-Detektor-Leistung
Entschließung 1280x1024
Pixel-Neigung 12μm
Cryocooler RS058F
Spektralbereich 3.7μm~4.8μm MW
Kühlzeit (25°C) ≤6min
Optimales NETD (20°C) ≤20mK
Arbeitsmodus
Rahmen-Rate 1~100Hz justierbar
Arbeitsmodus Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen
Elektrische Spezifikation
Externe Standardschnittstelle QSH 60pin
Digital-Video Cameralink: Rohdaten des Ertrag-16bit
Externe Synchronisierung CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux
Kommunikation Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Darstellungs-Platte: 5V
1 Kanal Cryocooler: 24V
Stabile Leistungsaufnahme 9W
Maß (Millimeter) 149×58.5×71
Gewicht ≤680g
Betriebstemperatur -40°C | +60°C
Erschütterungs-Größe Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an
Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal



Industrielle Anwendungen



Das Modul der Wärmebildgebung EYAS1212 ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.



MCT MWIR kühlte Infrarotdetektor-Integration 1280x1024 12μm ab 0



Unsere Vorteile



MCT MWIR kühlte Infrarotdetektor-Integration 1280x1024 12μm ab 1



FAQ



1. Was ist Infrarotdetektor-/Wärmebildgebungs-Sensor?

Infrarotstrahlungen können nicht mit dem menschlichen Auge gesehen werden. Infrarotdetektor-/Wärmebildgebungs-Sensor ist ein optisch-elektrisches Gerät, zum zur Infrarotstrahlung und zur Wärme zu reagieren und es in elektrisches Signal und dann sichtbare Wärmebilder des Ertrages umzuwandeln.



2. Was ist WLP?

WLP bezieht sich auf waagerecht ausgerichtetes Paket der Oblate. Es ist der Prozess des Abschlusses des hohen Vakuumverpackens direkt auf der gesamten MEMS-Oblate, dann des Anreißens und des Schnitts, um einen einzelnen Infrarot-Sensor herzustellen. Zusammen mit Metallgehäuse Keramikgehäuse, sind sie die 3 Hauptpaketformate von ungekühlten Infrarotdetektoren.



3. Was ist der Vorteil von WLP?

Detektoren WLP IR sind besonders entworfen, um die Miniaturisierung und die niedrige Kosten Bedingung in der Anwendung der Infrarottechnologie zum Unterhaltungselektronikmarkt zu erfüllen. Globale Sensortechnik, mit Volumenherstellungsfähigkeit, bietet jetzt eine Vielzahl von WLP-Infrarotmodullösungen an, um Neuanmeldungen von neuen Märkten aufzuladen.
