HgCdTe kühlte IR-Detektor MWIR 1280x1024 12μm integrierter Dewar-kühlere Versammlung ab

  • HgCdTe Cooled IR Detector MWIR 1280x1024 12μm Integrated Dewar Cooler Assembly
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C1212M MWIR
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 1280x1024/12μm NETD ≤20mK (F2/F4)
Spektralbereich 3,7–4,8 μm MW Größe 149x58,5x71mm
Hervorheben

HgCdTe kühlte Ir-Detektoren ab

,

1280x1024 kühlte Ir-Detektoren ab

,

GST kühlte Ir-Detektoren ab
Hinterlass eine Nachricht
Produkt-Beschreibung

HgCdTe-gekühlter MWIR 1280x1024 12μm Infrarotdetektor Integrierte Dewar-Kühlermontage


Beschreibung des Produkts


Die C1212M Integrated Dewar Cooler Assembly bietet alle Leistungen von hoher Auflösung und Langstreckenerkennung in einem kompakten und leistungsstarken Paket.Es verwendet HgCdTe (MCT) gekühlte Infrarotdetektortechnologie, um eine hohe Empfindlichkeit zu liefern.


Mit seinen Abmessungen von 149x58,5x71 und einem Gewicht von weniger als 600 g ist der C1212M für die anspruchsvollsten Anwendungen ausgelegt.Seine kompakte Größe und sein geringer Stromverbrauch machen ihn zur perfekten Wahl für thermische Bildgebungsanwendungen wie Hand-Thermographen., Nutzlasten usw., die eine überlegene Leistung und hohe Auflösung in einer Low-SWaP-Paketlösung erfordern.


 Hauptmerkmale


- Auflösung: 1280x1024
- Pixel Pitch: 12 μm
- Hohe Empfindlichkeit
- Kompaktes Design
- Leichtgewicht
- Niedriger Stromverbrauch


Produktspezifikationen


Modell C1212M MW
Material MCT
Entschließung 1280x1024
Pixel Pitch 12 μm
Spektralbereich 30,7 μm·4,8 μm MW
Betriebsmodus Schnappschuss, ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen
Ladekapazität 6.75Me-/4.8Me- (ITR)
5.25Me-/3.3Me-(IWR)
Dynamischer Bereich ITR-Modus ≥ 80 dB
IWR-Modus ≥ 76 dB
Anzahl der Ausgabe 4 oder 8; bis zu 20Mpixel/s pro Ausgang
Netto-Datenbank ≤ 20mK (F2/F4)
Effektive Pixelrate ≥ 99,5%
Nicht einheitliche Reaktion ≤ 8%
Typ des Krio-Kühlers Für die Berechnung der Leistung
Stetiger Stromverbrauch ≤ 7 W
Maximaler Stromverbrauch ≤ 17 W
Stromversorgung 24 V Gleichstrom
Abkühlzeit ≤ 6 Minuten
Gewicht ≤ 600 g
Abmessungen (mm) 149 x 58,5 x 71
Betriebstemperatur -45 °C ~ +71 °C


Industrieanwendungen


Der C1212M MWIR-Infrarotdetektor mit Kryogenkühlung wird in vielen Bereichen wie Fernüberwachungssystem, Flugsichtverstärkungssystem, Multi-Sensor-Nutzlast usw. weit verbreitet.

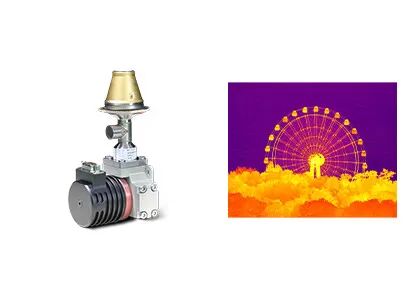

HgCdTe kühlte IR-Detektor MWIR 1280x1024 12μm integrierter Dewar-kühlere Versammlung ab 0


Unsere Vorteile



Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.



Vielfältige Produkte

Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.



Außergewöhnliche Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.



Einfache Integration

Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.


Häufig gestellte Fragen


1Was ist der Unterschied zwischen schwach beleuchteter, aktiver IR und Wärmebildgebung?

Schwaches Licht benötigt natürliches Licht und verwandelt durch Bildstärker ein schwaches Naturlichtbild in ein verbessertes elektronisches Bild.

Aktive IR strahlt aktiv Infrarotlicht aus und nutzt Infrarotstrahl, der vom Ziel reflektiert wird.

Die Wärmebildaufnahme benötigt kein Licht und ist eine passive Infrarot-Nachtsicht, die den Unterschied der Infrarotstrahlung zwischen Zielen und Szene oder verschiedenen Teilen eines Objekts ermittelt.nicht durch Veränderungen der umgebenden Beleuchtungsbedingungen beeinflusst werden, in der Nacht oder sogar in Nebel, Regen und anderen rauen Umgebungen.


2Können Sie die Wärmebilder blockieren?

In den meisten Fällen nicht, aber Infrarotstrahlen können nicht durch Wände dringen, und auch das Glas kann IR blockieren.Sie können sich hinter Glas oder Wände verstecken, um die Wärmebilder zu blockieren..
