1280x1024 12μm 18mK gekühlter Infrarotdetektor Integrierter Dewar-Kühler-Baugruppe MWIR-Detektor

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C1212M
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm NETD 18 mK (F2/F4)
Spektralbereich 3,7–4,8 μm MW Max. Bildrate 100Hz
Hervorheben

HgCdTe kühlte Ir-Detektoren ab

,

1280x1024 kühlte Ir-Detektoren ab

,

GST kühlte Ir-Detektoren ab
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

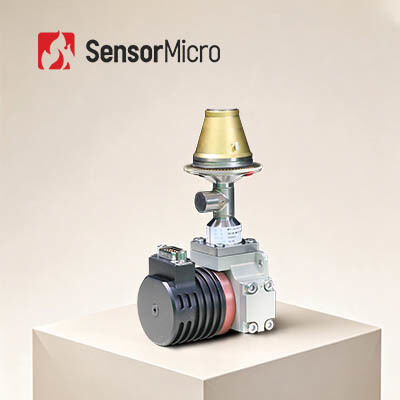

HgCdTe Gekühlter MWIR 1280×1024 12 µm Infrarotdetektor Integrierte Dewar-Kühler-Einheit

Die integrierte Dewar-Kühler-Einheit C1212M liefert hochauflösende, langreichweitige Detektionsleistung in einem kompakten, stromsparenden Paket. Basierend auf der HgCdTe (MCT) gekühlten Infrarotdetektortechnologie bietet sie außergewöhnliche Empfindlichkeit für anspruchsvollste Wärmebildanwendungen.

Mit Abmessungen von 149 × 58,5 × 71 mm und einem Gewicht von weniger als 600 g ist die C1212M für anspruchsvolle Einsatzszenarien konzipiert. Ihre kompakte Größe und ihr geringer Stromverbrauch machen sie zur idealen Wahl für handgeführte Wärmebildkameras, Nutzlasten und andere Systeme, die überlegene Leistung und hohe Auflösung in einer Low-SWaP-Lösung (Größe, Gewicht und Leistung) erfordern.

Hauptmerkmale
Megapixel-Auflösung, empfindliche Detektion
  • 1280 × 1024 Megapixel-Auflösung für ein weites Sichtfeld
  • Mainstream-Pixelgröße bietet hohe räumliche Auflösung und große Reichweite
Scharfe Bildqualität
  • Hervorragende Bildgleichmäßigkeit mit ≥ 99,5 % effektiver Pixelrate
  • Hohe Empfindlichkeit für präzise Zielerkennung
Hohe Vielseitigkeit, zuverlässige Lieferung
  • Anpassbarer F-Wert
  • Konstante Qualität in der Massenproduktion
Produktspezifikationen
Modell C1212M
Empfindliches Material MCT
Auflösung 1280 × 1024
Pixelgröße 12 µm
Spektrale Antwort 3,7 µm ± 0,2 µm ∽ 4,8 µm ± 0,2 µm
Arbeitsmodus Snapshot; ITR/IWR-Integrationsmodi; Fenster-Modus; Anti-Blooming
Ladekapazität 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Dynamikbereich ITR-Modus ≥ 80 dB; IWR-Modus ≥ 76 dB
Ausgabekanäle 4 oder 8 Kanäle; bis zu 20 MHz pro Ausgang
Max. Bildrate 100 Hz
Typische NETD 18 mK (F2/F4)
Effektive Pixelrate ≥ 99,5 %
Antwort-Nichtgleichmäßigkeit ≤ 8 %
Konfigurierbarer Kryokühler RS058F LS734
Kryokühler-Typ Rotations-Stirling-Kryokühler Linearer Stirling-Kryokühler
Stetiger Stromverbrauch (23℃) ≤ 7 W ≤ 10 W
Max. Stromverbrauch (71℃) ≤ 17 W ≤ 45 W
Stromversorgung 24 V DC 24 V DC
Kühlzeit (23℃) ≤ 6 min ≤ 4 min
Maximale Größe (mm) 149 × 58,5 × 71 Kompressor Φ46 × 122; Dewar Φ55 × 119
Gewicht (g) ≤ 600 ≤ 1200
Betriebstemperatur -45℃ ∽ +71℃
Industrielle Anwendungen

Der kryogen gekühlte MWIR-Infrarotdetektor C1212M wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfungen (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.

Unsere Vorteile

Eine breite Palette von Produktformaten – einschließlich Infrarotdetektoren, Kamerakernen und Modulen –, um vielfältige Integrationsanforderungen zu erfüllen.

Reiche Produktvielfalt

Mehrere Array-Auflösungen, Pixelgrößen, Wellenlängenbereiche und Objektivoptionen bieten größere Flexibilität für verschiedene Anwendungen.

Hervorragende Leistung

Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und starke Zuverlässigkeit – entwickelt, um unter einer Vielzahl von Umgebungsbedingungen zu funktionieren.

Einfache Integration

Mehrere Schnittstellenoptionen machen die Integration unkompliziert und ermöglichen eine schnelle Entwicklung in verschiedenen Anwendungsbereichen.

Häufig gestellte Fragen
1. Was ist der Unterschied zwischen Low-Light-, aktiver IR- und Wärmebildtechnik?

Low-Light-Bildgebung benötigt natürliches Licht und wandelt ein schwaches natürliches Lichtbild durch einen Bildverstärker in ein verbessertes elektronisches Bild um. Aktive IR sendet aktiv Infrarotlicht aus und verlässt sich auf den vom Ziel reflektierten Infrarotstrahl, was zu einer sehr schlechten Tarnung führt. Wärmebildtechnik benötigt überhaupt kein Licht – sie ist eine passive Infrarot-Nachtsichttechnologie, die Unterschiede in der Infrarotstrahlung zwischen Zielen und der Szene oder zwischen verschiedenen Teilen eines Objekts erkennt. Sie wird nicht von Änderungen der Umgebungslichtverhältnisse beeinflusst und funktioniert nachts oder sogar bei Nebel, Regen und anderen widrigen Umgebungen.

2. Kann man Wärmebildtechnik blockieren?

In den meisten Fällen nicht. Infrarotstrahlen können jedoch keine Wände durchdringen, und Glas kann IR blockieren. Wenn Sie also nicht entdeckt werden möchten, können Sie sich hinter Glas oder Mauern verstecken, um Wärmebildtechnik zu blockieren.
