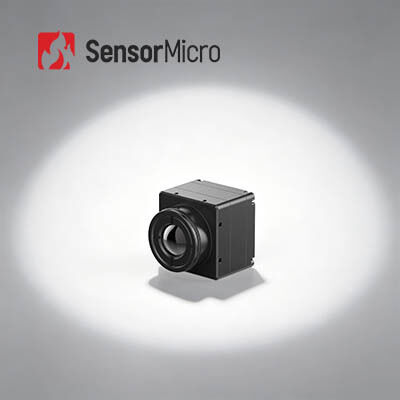

Nicht gekühltes LWIR-Wärmebildmodul 384x288/17μm mit Thermographie und ≤30mK NETD für industrielle Anwendungen

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417RG3
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 / 17μm NETD ≤30mK
Spektralbereich 8~14μm Digitale Bildrate 25/30/50Hz
Typischer Stromverbrauch 0.65W Versorgungsspannung 4.5~5.5V
Hervorheben

LWIR-Wärmebildgebungs-Sensor-Modul

,

Ungekühltes Wärmebildgebungs-Sensor-Modul

,

Sensor-Modul der Wärmebildgebungs-30mK
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes LWIR-Wärmebildmodul 384x288/17µm mit Thermografie
Produktübersicht

Das COIN417RG3 ist eines der ungekühlten Wärmebildkamera-Module der COIN-R-Serie von SensorMicro. Es besteht aus einem ungekühlten Infrarotdetektor mit 384x288 / 17µm, einer vollständigen Reihe optischer Komponenten, einer professionellen Signalverarbeitungsschaltung und einem Bildverarbeitungsalgorithmus.

Dieses ungekühlte Infrarot-Wärmebildmodul wird im Bereich der industriellen Wärmebildtechnik und Temperaturmessung eingesetzt. Der Temperaturbereich ist anpassbar, um spezifische Anforderungen der industriellen Thermografie zu erfüllen. Seine hohe Präzision, Stabilität und vielfältigen Standard-Schnittstellen ermöglichen unterschiedliche Integrationsanforderungen.

Das COIN417RG3 Infrarot-Kameramodul kann in Wärmebildanwendungen weit verbreitet sein. Seine Genauigkeit gewährleistet präzise Messungen, während die schnelle Integration, der kurze Entwicklungszyklus und die erschwinglichen Preise es zu einer idealen Wahl für OEM-Kunden machen.

Hauptmerkmale
  • Umfassende Funktionen, Kostengünstig
    • Entwickelt auf Basis kostengünstiger ungekühlter IR-Detektoren
    • Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
    • Hohe Temperaturmessgenauigkeit bis zu ±2°C oder ±2%, unterstützt Temperaturbereiche von -20°C bis 150°C und 100°C bis 550°C, anpassbar für erweiterte Bereiche
  • Flexible Erweiterung, Schnelle Integration
    • Mehrere optische Objektivoptionen verfügbar, um verschiedene Anwendungsanforderungen zu erfüllen
    • Unterstützt mehrere Ausgabeformate, einschließlich USB2.0/DVP/LVDS/BT.656
    • Gibt RAW/YUV-Bilddaten aus, mit serieller Port-Steuerung
Produktspezifikationen
Modell COIN417RG3
IR-Detektor-Indikatoren
Sensitives Material VOx
Auflösung 384*288
Pixelgröße 17µm
Spektrale Antwort 8µm ~ 14µm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Nicht-Uniformitäts-Korrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenschärfung (EE)
Bildanzeige 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß)
PC-Software
ICC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Externer Anschluss 50Pin: DF40C-50DP-0.4V(51), (HRS,Male)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4,5~5,5V
Typischer Stromverbrauch 0,65W
Temperaturmessung
Betriebstemperatur -10°C~+50°C
Temperaturmessbereich -20°C~+150°C, 100°C~+550°C
Temperaturmessgenauigkeit Größer als ±2°C / ±2%
Teilweise Temperaturmessung Unterstützt die Ausgabe des maximalen, minimalen und durchschnittlichen Werts von Temperaturmessbereichen
SDK Android/Windows/Linux; Ermöglicht Video-Stream-Analyse und Umwandlung von Grau zu Temperatur
Mechanisch
Größe des nackten Kerns (mm) 25,4*25,4*16,5
Gewicht des nackten Kerns (g) 16,6±1
Umweltanpassungsfähigkeit
Betriebstemperatur -40°C~+70°C
Lagertemperatur -45°C~+85°C
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Vibration Zufallsvibration, 5,35grms, 3-Achsen
Stoß Halbsinuswelle, 40g/11ms, Stoßrichtung 3 Achsen, 6 Richtungen
Zertifizierung ROHS2.0/REACH
Optisches Objektiv
Optisches Objektiv Festfokus-Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25mm
Schutzart IP67 (Frontlinse)
Industrielle Anwendungen

Das COIN417RG3 Wärmebildkamera-Modul wird häufig in der Strominspektion, Maschinensehen, Gebäude-HLK-Sicherheit & Überwachung, Außenbereichen, Brandbekämpfung & Rettung, Strafverfolgung & Rettung, ADAS usw. eingesetzt.

Ihr vertrauenswürdiger Partner für Infrarotsensorik
Tiefgreifende technische Expertise
Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarotsensortechnologie haben wir starke Fähigkeiten in den Bereichen Chipdesign, Waferfertigung, Verpackung und Test sowie Systemintegration aufgebaut. Unsere solide Grundlage ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich entwickelnden Marktanforderungen gerecht werden.
Fokus auf Innovation und praktische Umsetzung in der Infrarotsensorik
Wir engagieren uns für technologische Durchbrüche in der Wärmebildtechnik und erweitern ständig die Grenzen in Bezug auf NETD, SWaP und Betriebstemperatur. Unsere Produkte sind durchweg führend in Anwendungen in den Bereichen Sicherheit, industrielle Überwachung, intelligente Systeme und mehr.
Vielfältiges Produktportfolio
Unterstützt durch unabhängige F&E und mehrere technische Wege bieten wir eine umfassende Palette von Infrarot-Detektionskomponenten – sowohl gekühlt als auch ungekühlt – und liefern maßgeschneiderte Lösungen für eine Vielzahl von Branchen.
Strenge Zuverlässigkeitsvalidierung gewährleistet Qualitätssicherung
Unterstützt durch ein robustes Qualitätsmanagementsystem durchlaufen unsere Produkte während der Produktion mehrere Testverfahren, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
Professioneller technischer Support und gemeinsame Entwicklungsdienste
Unser Ingenieurteam arbeitet eng mit den F&E- und Produktteams unserer Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen. Ihr Erfolg ist unsere gemeinsame Mission.
Häufig gestellte Fragen
1. Was ist NETD?

NETD steht für "Noise Equivalent Temperature Difference" (Rauschäquivalente Temperaturdifferenz). Es ist ein Maß dafür, wie gut ein Wärmebilddetektor kleine Unterschiede in der thermischen Strahlung im Bild unterscheiden kann. NETD wird typischerweise in Milli-Kelvin (mK) ausgedrückt. Normalerweise bedeutet ein niedrigerer NETD-Wert eine höhere thermische Empfindlichkeit.

2. Was ist SWaP3?

SWaP3 steht für Größe, Gewicht, Stromverbrauch, Leistung und Preis. Es zeigt den Technologietrend der Infrarotindustrie an.

3. Was ist DRI?

DRI bezieht sich normalerweise auf die Erkennungs-, Wiedererkennungs- und Identifikationsdistanz eines Wärmebildsystems. Es ist ein entscheidender Parameter zur Beurteilung der Leistung des Wärmebildsystems.
