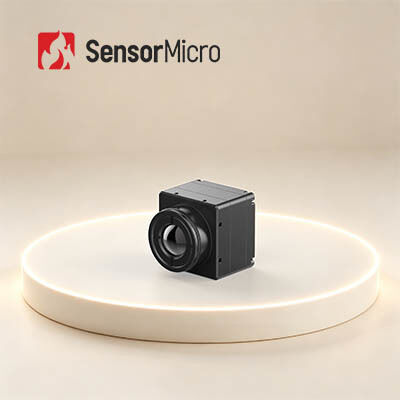

384x288/17µm Wärmebildkamera-Kern mit einer Temperaturgenauigkeit von ±2°C oder ±2% für industrielle Anwendungen
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417RG3 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 384x288 / 17μm | Temperaturgenauigkeit | ±2℃ oder ±2% |
|---|---|---|---|
| NETD | ≤30mK | Spektralbereich | 8~14μm |
| Digitale Bildrate | 25/30/50Hz | Typischer Stromverbrauch | 0.65W |
| Hervorheben | Kern der Wärmekamera-640x512,GST-Wärmekamera-Kern |
||
Produkt-Beschreibung
384x288/17μm Thermalkamera-Kern für industrielle Temperaturmessungen
Produktübersicht
COIN417RG3 ist eines der ungekühlten Infrarotmodule der COIN-R-Serie. Es besteht aus einem 384x288/17μm ungekühlten Infrarotdetektor, einem professionellen Signalverarbeitungsschaltkreis und einem Bildverarbeitungsalgorithmus.
Dieses ungekühlte Infrarot-Wärmebildmodul wird im Bereich der industriellen Wärmebildgebung und Temperaturmessung eingesetzt.Der Temperaturbereich kann angepasst werden, um spezifische Anforderungen der industriellen Thermographie zu erfüllen und gleichzeitig klare Infrarot-Wärmebilder zu liefern.
Mit jahrelanger technischer Akkumulation und praktischer Erfahrung in der Infrarottemperaturmessung,Wir bieten umfassende Lösungen für die Maschinenthermische Bildgebung.
Hauptmerkmale
Umfassende Funktionen, kostengünstig
- Entwickelt auf der Grundlage kostengünstiger ungekühlter IR-Detektoren
- Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
- Hohe Temperaturmessgenauigkeit bis ±2°C oder ±2%, unterstützt Temperaturbereiche von -20°C bis 150°C und 100°C bis 550°C, anpassbar für längere Bereiche
Flexible Erweiterung, schnelle Integration
- Mehrere Optikobjektivoptionen für verschiedene Anwendungsbedürfnisse
- Unterstützt mehrere Ausgabearten, einschließlich USB2.0/DVP/LVDS/BT.656
- Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung
Produktspezifikationen
| Modell | Der Wert der Verpackung ist zu berücksichtigen. |
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 384*288 |
| Pixelgröße | 17 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30/50Hz |
| Startzeit | 6s |
| Analogvideo | PAL/NTSC |
| Digitales Video | RAW/YUV422 |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Männlich) |
| Erweiterung | Einheitliche Anschlüsse |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Versorgungsspannung | 4.5 bis 5,5 V |
| Typischer Stromverbrauch | 0.65W |
| Temperaturmessung | |
| Betriebstemperatur | -10°C bis +50°C |
| Temperaturmessbereich | -20°C bis +150°C, 100°C bis +550°C |
| Temperaturmessgenauigkeit | größer als ±2 °C / ±2% |
| Teiltemperaturmessung | Höchst-, Mindest- und Durchschnittswert der Temperaturmessflächen |
| SDK | Android/Windows/Linux; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Mechanische | |
| Größe des Kerns ((mm)) | 25.4 mal 25.4 mal 16.5 |
| Gewicht des Kerns (g) | 16.6±1 |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen, 5,35 Gramm, 3-Achse |
| Wirkung | Halb Sinuswelle, 40g/11ms, Aufprallrichtung 3 Achse, 6 Richtung |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | |
| Optische Linsen | Festfokus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Schutzniveau | IP67 (Vorderobjektiv) |
Industrieanwendungen
Das COIN417RG3-Wärmemodul wird in der Elektrizitätsinspektion, im Maschinenbild, in der HVAC-Sicherheit und Überwachung von Gebäuden, im Freien, bei der Brandbekämpfung und Rettung, bei der Strafverfolgung und Rettung usw. weit verbreitet.
Ihr vertrauenswürdiger Partner im Bereich Infrarot-Sensing
- Umfassende technische Expertise:Mit langjähriger Erfahrung in Forschung, Entwicklung und Anwendung von Infrarot-Sensortechnologie haben wir starke Fähigkeiten in Chip-Design, Waferfertigung, Verpackung und Test,und Systemintegration.
- Fokussiert auf Innovation:Wir setzen uns dafür ein, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir ständig die Grenzen in NETD, SWaP und Betriebstemperatur überschreiten.
- Diversifiziertes Produktportfolio:Unterstützt durch unabhängige Forschung und Entwicklung und mehrere technische Wege, bieten wir umfassende Infrarotdetektionskomponenten für verschiedene Branchen an.
- Strenge Validierung der Zuverlässigkeit:Unsere Produkte werden durch robuste Qualitätsmanagementsysteme mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
- Professionelle technische Unterstützung:Unser Engineering-Team arbeitet eng mit den Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren: gekühlte und nicht gekühlte.
Ungekühlte IR-Detektoren arbeiten bei Umgebungstemperatur. Basierend auf der Halbleiterindustrie-Technologie können sie in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren sind in tragbaren/handhelden/mobilen Geräten weit verbreitet.
Kühl-IR-Detektoren sind in Einheiten verpackt, die sie bei extrem niedrigen Temperaturen halten, unterstützt durch Kryokühlgeräte.aufgrund komplexer Kühlsysteme teurer und unzuverlässiger als ungekühlte SensorenAllerdings sind Kühlsysteme unglaublich empfindlich und arbeiten in der Regel mit langen Brennweitenoptiken, um Langstreckenmissionen zu erreichen.
