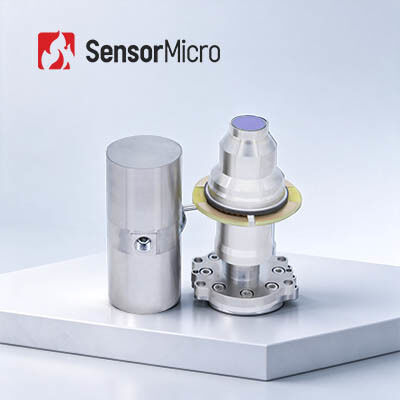

1024x768 10μm hochauflösender gekühlter Infrarotdetektor gekühlter Brennflächenarray

  • 1024x768 10μm High Definition Cooled Infrared Detector Cooled Focal Plane Array Infrared Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C1010H
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1024x768/10μm Spektralbereich 3,7–4,8 μm (MW); 7,7 ~ 9,5 μm (LW)
Effektive Pixelrate ≥99,5 % NETD 20 mK (F2); 25 mK (F4)
Kryokühler LS711H Gewicht ≤235g
Hervorheben

Reihen-Detektor der Brennebene-320x256

,

Reihen-Detektor der Brennebene-600g
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

Suchen Sie einen kompakten, energieeffizienten Infrarotdetektor für hochauflösende Wärmebilder?C1010Hist auf einem fortschrittlichen linearen Kryokühler aufgebaut und kombiniertAuflösung 1024×768mit einem10 μm Pixelgröße. Seine Brennfläche arbeitet an150 K, die ausgezeichnete Leistung mit hervorragenden SWaP (Größe, Gewicht und Leistung) ausgleicht.

Wichtige Vorteile:Größere FPA und kleinere Pixel für breite FOV, hohe räumliche Auflösung und Fernerkennung; Kühlung in nur 3 Minuten; stabiler Stromverbrauch bis zu 3 W; MTTF bis zu 25.000 Stunden.

Hauptmerkmale
Größere FPA, kleinere Pixelgröße
  • Auflösung von 1024×768 Megapixel für ein breites Sichtfeld
  • Kleine Pixelgröße von 10 μm für hohe räumliche Auflösung und Langstreckenerkennung
Schnelle Kühlung, geringerer Stromverbrauch
  • Kühlzeit bis zu 3 Minuten
  • Stabiler Stromverbrauch bis zu 3 W
Hohe Zuverlässigkeit, langlebiger Betrieb
  • Durchschnittliche Ausfallzeit (MTTF) bis zu 25.000 Stunden
Produktspezifikationen
Modell C1010H
Empfindliches Material T2SL
Entschließung 1024 × 768
Pixelgröße 10 μm
Spektralreaktion 30,7 ± 0,2 μm bis 4,8 ± 0,2 μm
Typische NETD 20 mK (F2)
25 mK (F4)
Max. Bildrate 100 Hz
Effektive Pixelrate ≥ 99,5%
Nicht einheitliche Reaktion ≤ 8%
Betriebstemperatur -45 °C ~ +71 °C
Kryo-Kühler LS711H
Abkühlzeit (23°C) ≤ 3 min
Maximaler Stromverbrauch (71°C) ≤ 12 W
Stetiger Stromverbrauch (23°C) ≤ 3 W
Größe (mm) Kryo-Kühler: φ26×55.8
Dewar: 33 × 37,5 × 70
Gewicht (g) ≤ 235
Industrieanwendungen

Der C1010H HOT MWIR gekühlte Infrarotdetektor wird in vielen Bereichen wie NDT (Non-Destructive Testing), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.

Unsere Vorteile
In-house Infrarotdetektortechnologien
  • 8 Zoll 0,11 μm VOx-Infrarotdetektoren ohne Kühlung
  • 8-Zoll-0,5 μm MCT-gekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm T2SL gekühlte Infrarotdetektoren
Produktionskapazität und Vorteile
  • 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
  • 30Anlage zur Herstellung von Halbleitern mit einer Fläche von 1000 m2
  • 20,000 m2 Reinraumfläche
Häufig gestellte Fragen
1Was sind die Vorteile von ungekühlten Infrarotdetektoren?
Nichtgekühlte Infrarot-Brennflächendetektoren benötigen kein gekühltes Gerät; sie können bei Raumtemperatur arbeiten und bieten Vorteile wie schnelles Starten, geringen Stromverbrauch, geringe Größe, geringes Gewicht,lange Lebensdauer, und kostengünstig.
2Was sind die wichtigsten Überlegungen für einen Infrarotdetektor/Wärmemodul für Ihre Anwendung?
  • Auflösung des Detektors
  • Die Pixelgröße
  • Die NETD
  • Die Bildqualität
  • Die Optionen der Objektive
  • Der Stromverbrauch
  • Größe und Gewicht
  • Die mechanische und elektrische Schnittstelle
  • Der Haushalt
