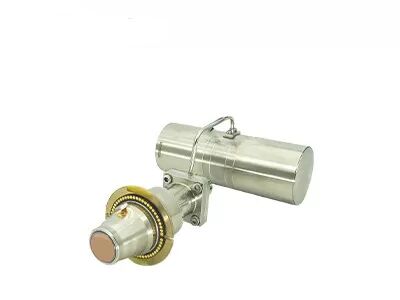

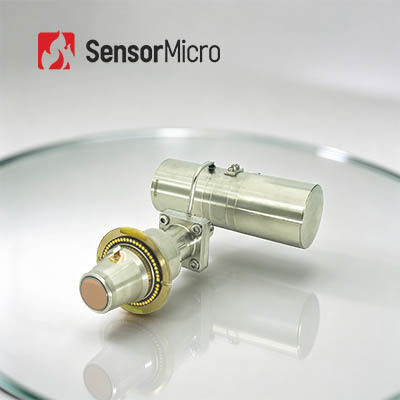

  • Security Monitoring MWIR Cooled Infrared Detector 640x512 15μm Integrated Dewar Cooler Assembly
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615M
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Anwendung Sicherheitsüberwachung Technologie Infrarot-Wärmebildgebung
Spektralbereich 8–14 μm 3,7–4,8 μm MW Auflösung 640x512/12μm
Betriebstemperatur -45℃~+71℃ NETD 16 mK (F2); 18mK (F4)
Hervorheben

MWIR kühlte Infrarotdetektor 15uM ab

,

Sicherheits-Überwachungs-abgekühlter Infrarotdetektor

,

MWIR kühlte Detektor 640x512 ab
Hinterlass eine Nachricht
Produkt-Beschreibung
Sicherheitsüberwachung MWIR gekühlter Infrarotdetektor 640×512 / 15 µm

Der C615M MWIR ist einer der von SensorMicro entwickelten HgCdTe/MCT gekühlten Infrarotdetektoren. Er verfügt über die weit verbreitete Spezifikation 640×512 / 15 µm, wodurch er für nahezu alle möglichen Anwendungen geeignet ist, einschließlich Langstrecken-Überwachungssystemen, handgehaltenen Wärmebildkameras und Kameras zur Erkennung von Gaslecks.
Der C615M RS058 ist mit den meisten Mainstream-Scorpio-ähnlichen Produkten austauschbar, wenn er mit dem integrierten Stirling-Kühler RS058 konfiguriert ist. Das Dewar-Design, die Kühlerabmessungen und die mechanische/elektrische Schnittstelle sind nahezu identisch, sodass Kamera-Integratoren einfach ihr altes defektes Gegenstück entfernen und den austauschbaren C615M RS058 für weitere interne Konfigurationen anschließen können.

Hauptmerkmale
Scharfe und klare Bildgebung
  • Gute Gleichmäßigkeit mit einer effektiven Pixelrate von > 99,5 %
  • Hohe Empfindlichkeit mit typischem NETD von nur 16 mK
Garantierte kontinuierliche Lieferung
  • Austauschbare Standardschnittstelle
  • Massenproduktion mit guter Konsistenz
Entwickelt für spezifische Anwendungen
  • Wellenlänge kann angepasst werden
  • F-Zahl kann angepasst werden
  • Montagefläche kann angepasst werden
  • Mehrere Kryokühler verfügbar
Produktspezifikationen
ModellC615M MWIR gekühlter Infrarotdetektor
Empfindliches MaterialMCT
Auflösung640 × 512
Pixelgröße15 µm
Spektrale Antwort3,7 µm ± 0,2 µm ∽ 4,8 µm ± 0,2 µm
ArbeitsmodusSnapshot; ITR/IWR Integrationsmodi; Fenster-Modus; Anti-Blooming
Ladungskapazität6,36 Me⁻ (ITR), 4,99 Me⁻ (IWR)
Dynamikbereich≥ 75 dB
Ausgabekanal4; bis zu 10 MHz pro Ausgang
Max. Bildrate120 Hz
Typischer NETDF2: 16 mK; F4: 18 mK
Effektive Pixelrate≥ 99,76 %
Reaktions-Nichtgleichmäßigkeit≤ 8 %
Konfigurierbarer KryokühlerRS058RS046LS734
KryokühlertypRotations-Stirling-KühlerRotations-Stirling-KühlerLinearer Stirling-Kühler
Stetiger Stromverbrauch (23℃)≤ 6 W≤ 5 W≤ 10 W
Max. Stromverbrauch (71℃)≤ 12 W≤ 11 W≤ 45 W
Stromversorgung24 V DC32 V DC24 V DC
Kühlzeit (23℃)≤ 6 min≤ 5 min 30 s≤ 4 min
Maximale Größe (mm)145 × 58,5 × 71120 × 46,5 × 81,5Kompressor: Φ46 × 122
Dewar: Φ40 × 114
Gewicht (g)≤ 600≤ 350≤ 1200
Betriebstemperatur-45℃ ∽ +71℃
Industrielle Anwendungen

Der kryogen gekühlte Infrarotdetektor C615M MWIR wird in vielen Bereichen wie ZfP, Umweltüberwachung, Langstreckenüberwachung und wissenschaftlicher Forschung eingesetzt.

Unsere Produktionslinie
Hohe Empfindlichkeit und exzellente Leistung

Weltweit führende Technologie in der Infrarotindustrie.

Verschiedene Infrarotdetektoren verfügbar

Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen.

Serienproduktion zur Gewährleistung einer schnellen Lieferung

Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen von Detektoren.

FAQs
1. Was ist Infrarotstrahlung?

Wenn es um Infrarot-Wärmebildgebung geht, ist die erste Sache, die zu berücksichtigen ist, die Infrarotstrahlung (IR). Die Wellenlänge der Infrarotstrahlungsenergie beginnt bei etwa 700 nm und erstreckt sich bis etwa 1 mm. Alle Objekte emittieren eine gewisse Menge an Wärme in Form von Infrarotstrahlung, die für uns unsichtbar ist, da im gesamten elektromagnetischen Spektrum das bloße Auge nur "sichtbares Licht" sehen kann.

2. Wie funktioniert ein Infrarot-Wärmebildgerät?

Die Kernkomponente von Infrarotausrüstung ist der Infrarot-Wärmedetektor, der den winzigen Temperaturunterschied von umgebenden Objekten empfindlich erkennen kann. Er sammelt dann diese Strahlungsinformationen vom Objekt und gibt die Temperaturinformationen für die Bildgebung basierend auf den Temperaturdifferenzinformationen aus. Je heißer das Objekt, desto mehr Infrarotstrahlung produziert es. Wenn die Intensität zu hoch ist, kann man sie als Wärme spüren.
