Gekühltes MWIR-Wärmebildkameramodul 320 x 256 30 μM zur Erkennung von Methangaslecks
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Gaslecksuche | Kryokühler | RS058/RS058I |
|---|---|---|---|
| Detektorauflösung | 320 x 256 | Pixel Größe | 30 μm |
| Netto | 10mK (F1.5) | Spektralbereich | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
| Hervorheben | Gekühltes Wärmebildkameramodul 320x256,Gekühltes Wärmebildkameramodul 30uM,MWIR-Gasbildkameramodul |
||
Produkt-Beschreibung

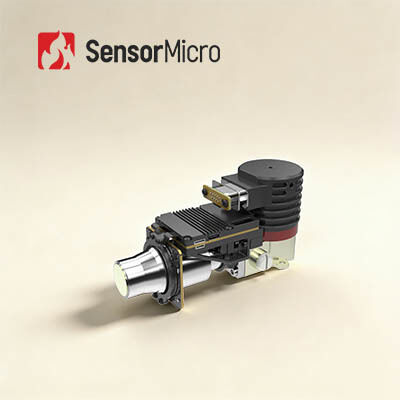

Gekühltes MWIR-Wärmebildkameramodul 320 x 256 30 μM zur Erkennung von Methangaslecks
Produktbeschreibung
Das gekühlte AD-Modul EYAS330G wurde auf der Basis des gekühlten Infrarotdetektors C330M-G entwickelt und ist mit einer Hochleistungs-Signalverarbeitungsschaltung ausgestattet.Es ist ein Beschleuniger für Kunden, die Schwierigkeiten haben, mit der schnellen Integration optischer Gasbildgebungssysteme zu beginnen.Durch den Einsatz der Infrarot-Technologie können unsichtbare Lecks flüchtiger organischer Verbindungen (VOCs) schnell und effektiv erkannt werden, um die Sicherheit bei Produktion, Transport und Verarbeitung petrochemischer Unternehmen zu gewährleisten.
Haupteigenschaften
Entwicklungszyklus verkürzen
• Verwenden Sie Hochleistungs-Signalverarbeitungsschaltkreise, um die Umwandlung von analogen Signalen in digitale Signale zu realisieren
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
Einfache und schnelle Integration
• Cameralink-Schnittstelle gibt 16-Bit-RAW-Daten aus, Steuerung über serielle Schnittstelle
• Integrierte Struktur mit gleicher Abmessung wie der Detektor
Produktspezifikationen
| Modell | EYAS330G | EYAS330G2 |
| Leistung | ||
| Auflösung | 320×256 | |
| Pixel Größe | 30 μm | |
| Kryokühler | RS058 | RS058I |
| Spektralbereich | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm | |
| Kühlzeit (25℃) | ≤6min30s | ≤7min |
| Typisch NETD | 10mK (F1.5) | |
| Arbeitsmodus | ||
| Bildrate | 1~200Hz (einstellbar) | |
| Arbeitsmodus | Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen | |
| Elektronische Spezifikationen | ||
| Externe Standardschnittstelle | QSH-60-Pin | |
| Digitales Video | Cameralink-Ausgang: 16-Bit-Rohdaten | |
| Externe Synchronisierung | CC1: Externe Synchronisierung des INT-Rahmens CC2: Externe MC-Synchronisierung |
|
| Kommunikation | Serieller Cameralink-Anschluss: TFG+/-, TC+/-, 9600 bps | |
| Energieversorgung | Bildgebungspanel Kanal 1: 5 V Kanal 1 Kryokühler: 24 V |
Bildgebungspanel Kanal 1: 5 V Kanal 1 Kryokühler: 12 V |
| Stabiler Stromverbrauch | 7W | |
| Größe (mm) | 142 × 58,5 × 71 | |
| Gewicht | ≤680g | |
| Arbeitstemperatur | -40°C~+60°C | |
Industrielle Anwendungen
Das gekühlte AD-Modul EYAS330G dient zur Visualisierung der unsichtbaren VOCs (flüchtige organische Verbindungen) und zur Erkennung von Gaslecks wie: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.
Gekühlte ungekühlte Wärmebildlösung
Häufig gestellte Fragen
1. Anwendung von LWIR, MWIR/LWIR Zweifarben-gekühlter Infrarot-Detektor
In der Infrarot-Wärmebildtechnologie haben langwellige Wärmedetektoren eine starke Durchdringung durch staubige Atmosphären, werden nicht durch Sonnenreflexe und Lichtreflexionen gestört.Hervorragende Bildqualität kann in verschiedenen komplexen Umgebungen erzielt werden, wie z. B. bei Fahrzeugfahrten in der staubigen Atmosphäre, Schiffssegeln auf dem Wasser mit reflektierendem Licht und Flugzeugen, die durch die Wolke fliegen.
Der zweifarbige gekühlte Infrarotdetektor kombiniert die Vorteile der Mittelwellen- und Langwellenerkennung in einer gekühlten Infrarotdetektorbaugruppe, die gleichzeitig eine Hochleistungsbildgebung in den Duellwellenbändern durchführen kann, wodurch die Fehlalarmrate erheblich reduziert wird.Es kann zur Erkennung komplexer Hintergründe und zur Überwachung von sich schnell bewegenden Zielen verwendet werden.
