VOCs Gasleckage Detection Kühlter MWIR Thermal Imaging Detector mit 320x256 Auflösung und 30μm Pixelgröße für hohe Empfindlichkeit 10mK NETD

  • VOCs Gas Leak Detection Cooled MWIR Thermal Imaging Detector with 320x256 Resolution and 30μm Pixel Size for High Sensitivity 10mK NETD
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung RoHS; Reach
Modellnummer LFD330Z3
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Funktion Gaslecksuche Kryokühler RS058I/LS713/LS734
Detektorauflösung 320 x 256 Pixelgröße 30μm
NETD 10mK Spektralbereich 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
Hervorheben

MWIR Wärmebilddetektor 320x256

,

MWIR Wärmebilddetektor 30uM

,

MWIR Optischer Gasbilddetektor
Hinterlass eine Nachricht
Produkt-Beschreibung

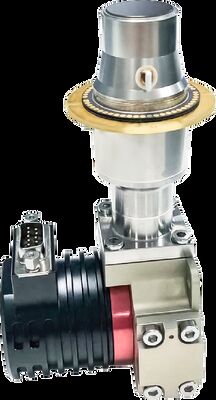

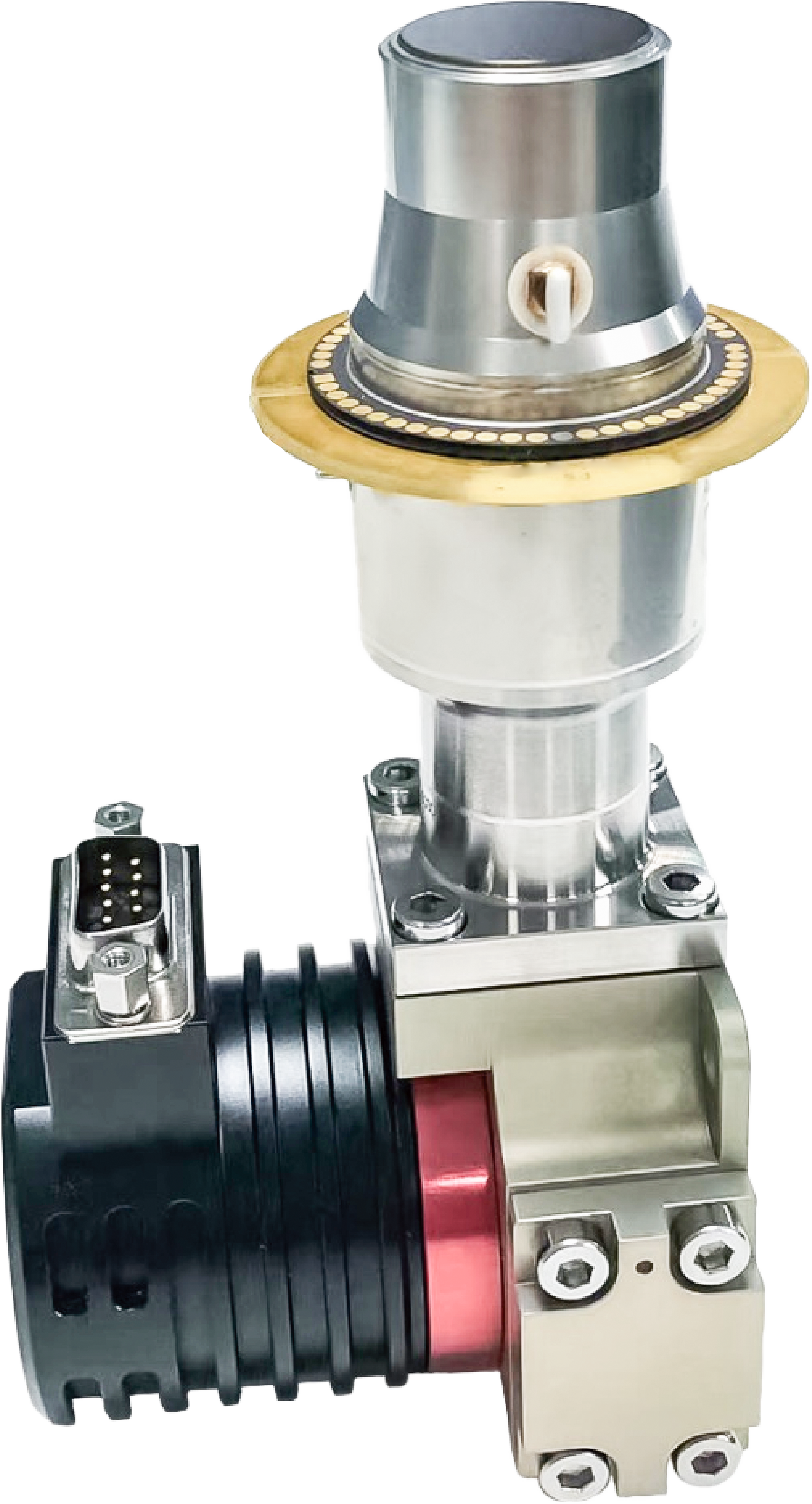

VOCs-Gasleckerkennung, gekühlter MWIR-Wärmebilddetektor
Leistungsstarker gekühlter Infrarotdetektor mit einer Auflösung von 320 x 256 und einer Pixelgröße von 30 μm für die präzise Erkennung von VOC-Gaslecks in industriellen Anwendungen.
Produktübersicht
Der gekühlte Infrarotdetektor LFD330Z3 wurde speziell für die Leckerkennung von VOC-Gasen in der petrochemischen Industrie entwickelt. Es wandelt Infrarotstrahlung im Wellenlängenbereich von 3,2 bis 3,5 μm in elektrische Signale um und ermöglicht so die visuelle Fernerkennung kleinerer Lecks für Gase wie Methan, Benzol und Ethanol.
Dieser fortschrittliche Detektor ermöglicht eine effiziente Überwachung des Gasbetriebs und Sicherheitswarnungen in der Produktion. Die Anwendungen umfassen die Überwachung der atmosphärischen Umgebung, die Analyse von Schadstoffausstößen und die Erkennung chemischer Gase in petrochemischen Anlagen und Raffinerien.
Hauptmerkmale
  • Optische Gasbildgebung:Berührungslose Erkennung über große Entfernungen mit hoher Effizienz und Sicherheit über weite Erkennungsbereiche
  • Hohe Empfindlichkeit:Gekühlte Infrarot-Detektortechnologie, effektiv für Anwendungen mit niedriger Gaskonzentration und langsamem Gasfluss
  • Umfassende Gasdetektion:Wirksam gegen Alkane, Alkene, Alkohole, Benzole, Ketone und andere flüchtige organische Verbindungen
  • Benutzerzentriertes Design:Mehrere Kryokühleroptionen für leichten, stromsparenden, langlebigen und hochzuverlässigen Betrieb verfügbar
Technische Spezifikationen
Parameter Spezifikation
Detektormodell LFD330Z3
Auflösung 320×256
Pixelgröße 30μm
Spektrale Reaktion 3,2 ± 0,1 μm ~ 3,5 ± 0,1 μm
Typisches NETD 10 mK (F1,5)
Kryokühler-Optionen RS058I | LS713 | LS734
Abkühlzeit (23℃) ≤7min@12V | ≤5min@12V
Stromverbrauch (23℃) ≤13W (Spitze) ≤7W (stabil) | ≤18W (Spitze) ≤7W (stabil) | ≤35 W (Spitze) ≤15 W (stabil)
Abmessungen 142×58,5×71mm | Kompressor φ33,5×68mm Dewar φ41×86mm | Kompressor φ46×122mm Dewar φ46,5×112mm
Gewicht ≤600g | ≤350g | ≤1200g
Betriebstemperatur -45℃~+71℃
Lagertemperatur -55℃~+71℃
MTTF ≥10000h | ≥30000h
*MTTF: Mittlere Zeit bis zum Ausfall
Industrielle Anwendungen
Der gekühlte MWIR-Wärmebilddetektor LFD330Z3 zur Gasleckerkennung ist für Kunden mit starken Entwicklungskapazitäten konzipiert. Durch die Integration dieses gekühlten Thermosensors können unsichtbare VOCs (flüchtige organische Verbindungen) erkannt und visualisiert werden, um weitere Schäden zu verhindern.
Zu den detektierbaren Gasen gehören: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Oktan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Xylol, Ethylbenzol und mehr.
Kerntechnologie
Starke F&E-Fähigkeiten
SensorMicro ist eines der ersten chinesischen Unternehmen, das sich mit der Erforschung antimonidbasierter Typ-II-Übergitter (T2SL) gekühlter Infrarotdetektoren beschäftigt und Pionierarbeit bei der inländischen Massenproduktion und technischen Anwendungen mit bewährten Fähigkeiten in den Bereichen MWIR, LWIR, großformatigen Arrays und Detektoren für hohe Betriebstemperaturen leistet.
Führende technologische Errungenschaften
SensorMicro führt den Entwicklungstrend der SWaP³-Technologie an und zeichnet sich durch großformatige Arrays, kleine Pixeltechnologie, Hochtemperaturbetrieb, Miniaturisierung, hohe Leistung und geringen Stromverbrauch aus.
Komplette Lieferkette
Von modernstem Chip-Design über präzise Kühlerfertigung bis hin zu Hochvakuum-Verpackungsprozessen sorgen wir für eine stabile Lieferkette mit zuverlässiger Qualität und erheblichen Kostenvorteilen durch integrierte Technologie.
Häufig gestellte Fragen
Vorteile der optischen Gasbildgebung
  • Zeitsparend und effizient:Unterstützt groß angelegte Echtzeiterkennung mit schneller Leckortung ohne Produktionsunterbrechung
  • Erkennung über große Entfernungen:Arbeitet aus sicherer Entfernung in gefährlichen und komplexen Bereichen mit berührungslosen, zerstörungsfreien Prüfungen
  • Einfach zu analysieren:Bietet intuitive Bildgebung mit sofortiger Speicherung und praktischen Analysefunktionen
  • Multifunktionsinspektion:Erkennt mehrere Gasarten mit hervorragender Funktion zur Fernmessung der Temperatur
Funktionsprinzip der optischen Gasbildgebung
Die optische Gasbildgebung nutzt Infrarottechnologie zur Visualisierung unsichtbarer Industriegase. Nach der Absorption von Infrarotstrahlung bestimmter Wellenlängen treten Strahlungsunterschiede zwischen Gas und Hintergrund auf. Der Infrarotdetektor zur Gasleckerkennung mit integriertem Schmalbandfilter empfängt Infrarotbänder in der Nähe von Gasabsorptionsspitzen und wandelt das Vorhandensein von Gas durch Strahlungsunterschiede in sichtbare Infrarotbilder um.
