Gekühltes MWIR-Wärmemodul 640 x 512 15 μM für elektrooptisches Infrarotsystem

  • MWIR Cooled Thermal Module 640x512 15μM For Electro Optical Infrared System
  • MWIR Cooled Thermal Module 640x512 15μM For Electro Optical Infrared System
  • MWIR Cooled Thermal Module 640x512 15μM For Electro Optical Infrared System
Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN615B
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 640 x 512 / 15 μm Netto ≤20mK
Spektralbereich 3,7 ~ 4,8 μm MW Bildrate 50Hz/100Hz
Größe 125 x 92 x 67 mm Gewicht ≤650g
Hervorheben

Elektrooptisches Infrarotsystem MWIR-Modul

,

gekühltes thermisches MWIR-Modul 15 uM
Hinterlass eine Nachricht
Produkt-Beschreibung

Gekühltes MWIR-Wärmemodul 640 x 512 / 15 μM für elektrooptisches Infrarotsystem

Produktbeschreibung

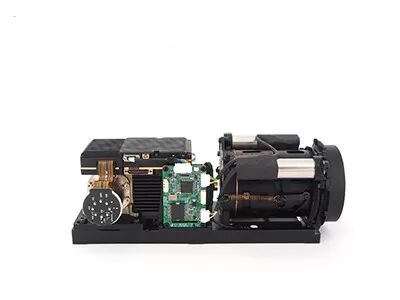

GAVIN615B ist ein gekühltes Mittelwellen-Wärmebildmodul, das von Global Sensor Technology (GST) entwickelt wurde.Es besteht aus einem 640 x 512 / 15 µm HgCdTe MWIR IR-Detektor mit RS046-Kryokühler, Hardwareelektronik und verschiedenen Bildverarbeitungsalgorithmen, die ebenfalls bereits eingebettet sind, um scharfe und klare Wärmebilder zu präsentieren.



Mit RS046-Kryokühler konfiguriert, ist der GAVIN615B sehr kompakt, misst 125 x 92 x 67 mm und wiegt weniger als 650 g.Der stabile Stromverbrauch beträgt nur 12 W.Mit der Cameralink-Schnittstelle nach Industriestandard können Wärmebildkameras oder Systemintegratoren ihre eigene komplette Kamera basierend auf dem Wärmebildmodul GAVIN615B einfach entwerfen oder integrieren.



Haupteigenschaften



- Hohe Empfindlichkeit, NETD ≤ 20 mK

- Langstreckenerkennung

- Einstellbare Bildrate

- Einfache Integration in das System



Produktspezifikationen



Modell GAVIN615B
Leistung des IR-Detektors
Auflösung 640 x 512
Pixelabstand 15 μm
Kryokühler RS046
Spektralbereich 3,7 μm ~ 4,8 μm MW
Abkühlzeit (20°C) ≤7min
NETT (20°C) ≤20mK
Bildverarbeitung
Bildrate 50Hz/100Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom ×1/×2/×4
Bildrichtung Horizontal/vertikal/diagonal spiegeln
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Externe Standardschnittstelle J30JZ 25-polig
Analoges Video KUMPEL
Digitales Video 16-Bit-RAW/YUV: 16-Bit-DVP/Cameralink-Ausgang
Externe Synchronisierung Frame External Sync: RS422-Pegel
Kommunikation RS422, 115200 bps
Energieversorgung 20~28VDC
Stabiler Stromverbrauch 12W
Abmessung (mm) 125×92×67
Gewicht ≤650g
Betriebs-Temperatur -40 °C ~ +60 °C
Vibrationsgröße Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB
Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal
Optische Linse
Optionales Objektiv Kontinuierlicher Zoom
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Industrielle Anwendungen



Das Wärmebild-Infrarotkameramodul GAVIN615B wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.



Gekühltes MWIR-Wärmemodul 640 x 512 15 μM für elektrooptisches Infrarotsystem 0



Gekühlte ungekühlte Wärmebildlösungen



Gekühltes MWIR-Wärmemodul 640 x 512 15 μM für elektrooptisches Infrarotsystem 1

Über Global Sensor Technology



Gekühltes MWIR-Wärmemodul 640 x 512 15 μM für elektrooptisches Infrarotsystem 2



Häufig gestellte Fragen



1. Funktionsprinzip der optischen Gasbildgebung

Die optische Gasbildkamera kann das Gas schnell erkennen, ohne die Produktionslinie vorübergehend anzuhalten, indem sie den Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund identifiziert und das Gas visualisiert, ob ein Leck vorhanden ist, und die Leckquelle genau lokalisieren.



2. Anwendung der optischen Gasbildgebung

Die Entwicklung und Integration optischer Gasbildgebungslösungen auf der Grundlage von GST-Infrarotdetektoren und Wärmemodulen ist sehr ausgereift und wird in verschiedenen Branchen häufig angewendet, um verschiedene Gasleckageprobleme für Kunden wie Erdöl, Erdgas, chemische Industrie, Elektrizität und Umweltschutz zu lösen Überwachung und leistet einen großen Beitrag zum Umweltschutz, zur Energieeinsparung, zur sicheren Produktion und zum Arbeitsschutz.
