Gekühltes optisches Gasbildgebungs-MWIR-Wärmemodul 320x256
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Gaslecksuche | Kryokühler | RS058/RS058I |
|---|---|---|---|
| Detektorauflösung | 320 x 256 | Pixel Größe | 30 μm |
| Netto | 10mK (F1.5) | Spektralbereich | 3,2 ± 0,1 ~ 3,5 ± 0,1 μm |
| Markieren | MWIR-Wärmemodul 320x256,Gekühltes MWIR-Wärmemodul,Gasbildgebungs-MWIR-Modul |
||
Produkt-Beschreibung

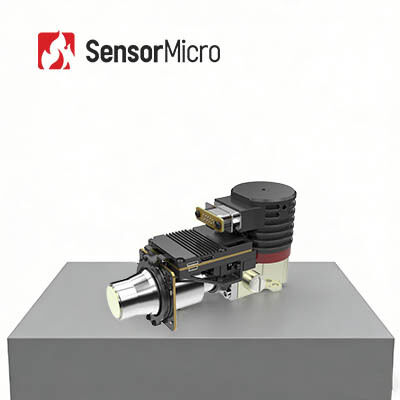

320 x 256 30 μM MWIR-gekühltes optisches Gasbildgebungs-Wärmemodul zur Visualisierung von Gaslecks
Produktbeschreibung
Das gekühlte AD-Modul EYAS330G wurde auf der Basis des gekühlten Infrarotdetektors C330M-G entwickelt und ist mit einer Hochleistungs-Signalverarbeitungsschaltung ausgestattet.Es ist ein Beschleuniger für Kunden, die Schwierigkeiten haben, mit der schnellen Integration optischer Gasbildgebungssysteme zu beginnen.Durch den Einsatz der Infrarot-Technologie können unsichtbare Lecks flüchtiger organischer Verbindungen (VOCs) schnell und effektiv erkannt werden, um die Sicherheit bei Produktion, Transport und Verarbeitung petrochemischer Unternehmen zu gewährleisten.
Haupteigenschaften
Entwicklungszyklus verkürzen
• Verwenden Sie Hochleistungs-Signalverarbeitungsschaltkreise, um die Umwandlung von analogen Signalen in digitale Signale zu realisieren
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
Einfache und schnelle Integration
• Cameralink-Schnittstelle gibt 16-Bit-RAW-Daten aus, Steuerung über serielle Schnittstelle
• Integrierte Struktur mit gleicher Abmessung wie der Detektor
Produktspezifikationen
| Modell | EYAS330G | EYAS330G2 |
| Leistung | ||
| Auflösung | 320×256 | |
| Pixel Größe | 30 μm | |
| Kryokühler | RS058 | RS058I |
| Spektralbereich | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm | |
| Kühlzeit (25℃) | ≤6min30s | ≤7min |
| Typisch NETD | 10mK (F1.5) | |
| Arbeitsmodus | ||
| Bildrate | 1~200Hz (einstellbar) | |
| Arbeitsmodus | Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen | |
| Elektronische Spezifikationen | ||
| Externe Standardschnittstelle | QSH-60-Pin | |
| Digitales Video | Cameralink-Ausgang: 16-Bit-Rohdaten | |
| Externe Synchronisierung | CC1: Externe Synchronisierung des INT-Rahmens CC2: Externe MC-Synchronisierung |
|
| Kommunikation | Serieller Cameralink-Anschluss: TFG+/-, TC+/-, 9600 bps | |
| Energieversorgung | Bildgebungspanel Kanal 1: 5 V Kanal 1 Kryokühler: 24 V |
Bildgebungspanel Kanal 1: 5 V Kanal 1 Kryokühler: 12 V |
| Stabiler Stromverbrauch | 7W | |
| Größe (mm) | 142 × 58,5 × 71 | |
| Gewicht | ≤680g | |
| Arbeitstemperatur | -40°C~+60°C | |
Industrielle Anwendungen
Das gekühlte AD-Modul EYAS330G dient zur Visualisierung der unsichtbaren VOCs (flüchtige organische Verbindungen) und zur Erkennung von Gaslecks wie: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.
Ausstellungen
Häufig gestellte Fragen
1. Vorteile der optischen Gasbildgebung
Zeitsparend und effizient: Unterstützt groß angelegte Echtzeit-Erkennung, schnelle Leckortung, keine Notwendigkeit, die Produktion zu unterbrechen.
Long Range Detection: weg von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Temperaturfernmessfunktion
2. Arbeitsprinzip der optischen Gasbildgebung
Die optische Gasbildgebung ist eine Art Infrarottechnologie, die unsichtbare Industriegase sehen kann.
Nach dem Absorbieren von Infrarotstrahlung bei bestimmten Wellenlängen wird ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund verursacht.
Der Infrarotdetektor zur Erkennung von Gaslecks mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe der Infrarotabsorptionsspitze des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.
