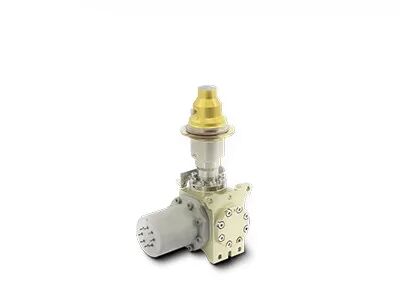

15 μM 640 x 512 MWIR Infrarotdetektor gekühlt für Fernüberwachungssystem
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C615M MWIR |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512/12μm | NETD | ≤17 mK (F2); ≤18 mK (F4) |
|---|---|---|---|
| Spektralbereich8~14μm | 3,7 ~ 4,8 μm MW | Betriebstemperatur | -45℃~+71℃ |
| Hervorheben | 640x512 Infrarot-Detektor gekühlt,15uM Infrarot-Detektor gekühlt,Fernüberwachung MWIR-Infrarot-Detektor |
||
Produkt-Beschreibung
15 μm 640x512 MWIR-Infrarotdetektor zum Fernüberwachungssystem gekühlt
Beschreibung des Produkts
C615M MWIR ist einer der von SensorMicro entwickelten HgCdTe/MCT-gekühlten Infrarotdetektoren.Es ist mit der beliebtesten 640x512/15μm Spezifikation für fast alle möglichen Anwendungen wie Fernüberwachungssystem, Handthermalbildgeräte, Gasleckage-Erkennungskameras usw.
Der C615M RS058 ist austauschbar mit den meisten gängigen Scorpio-ähnlichen Produkten, wenn er mit dem RS058 integrierten Stirling-Kühler konfiguriert ist. and the mechanical/electrical interface are almost the same so that the camera integrators only need to take out their old defective counterpart and connect our interchangeable C615M RS058 easily for further internal configuration.
Hauptmerkmale
- Auflösung: 640x512
- Pixel Pitch: 15 μm
- Hohe Empfindlichkeit
- Kompaktes Design
- Leichtgewicht
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | C615M MW |
| Material | MCT |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Betriebsmodus | Schnappschuss, ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Ladekapazität | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me- ((IWR) |
| Dynamischer Bereich | ≥ 75 dB |
| Anzahl der Ausgabe | 4■ bis zu 10Mpixel/s pro Ausgang |
| Netto-Datenbank | F2: ≤ 17mK F4: ≤ 18mK |
| Effektive Pixelrate | ≥ 99,5% |
| Nicht einheitliche Reaktion | ≤ 8% |
| Typ des Krio-Kühlers | Einheitliche Prüfstelle |
| Stetiger Stromverbrauch | ≤ 6W@RS058 ≤ 5W@RS046 |
| Maximaler Stromverbrauch | ≤ 12 W @ RS058 ≤ 11 W @ RS046 |
| Stromversorgung | RS058: 24V Gleichstrom RS046: 32 V Gleichstrom |
| Abkühlzeit | ≤6min @ RS058 ≤5min30s @ RS046 |
| Gewicht | ≤ 600 g @ RS058 ≤ 350 g @ RS046 |
| Abmessungen (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| Betriebstemperatur | -45 °C ~ +71 °C |
Industrieanwendungen
Der C615M MWIR-Kryogen-gekühlte Infrarotdetektor wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Kühl- und Nichtkühl-Infrarotdetektoren
Diversifiziertes Produktportfolio
Tiefe technische Expertise
Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung
Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing
Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung
Häufig gestellte Fragen
1. Vorteile der optischen Gasbildgebung
Zeitersparnis und Effizienz: Unterstützung der Echtzeitdetektion in großem Maßstab, schnelle Leckageortung, keine Unterbrechung der Produktion erforderlich.
Langstreckenerkennung: fern von gefährlichen und komplexen Gebieten, berührungsfreie und zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Mehrfunktionsprüfung: Es können verschiedene Gase erkannt werden, mit einer ausgezeichneten Ferntemperaturmessfunktion
2.Arbeitsprinzip der optischen Gasaufnahme
Die optische Gasaufnahme ist eine Art Infrarot-Technologie, die unsichtbare Industriegase sehen kann.
Nach der Absorption der Infrarotstrahlung bei bestimmten Wellenlängen wird die Differenz zwischen der Infrarotstrahlung des Gases und der Hintergrundstrahlung verursacht.
Der Infrarotdetektor für die Gasleckage mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Infrarotabsorptionsspitzen des Gases.und kann das Gas in sichtbare Infrarotbilder umwandeln durch den Strahlungsunterschied zwischen Gas und Hintergrund.
