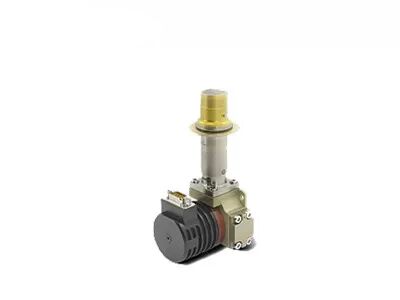

MWIR kryogen gekühlter Infrarotdetektor 15 μM 640 x 512 für Multi-Sensor-Nutzlast

  • MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 for Multi Sensor Payload
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615M MWIR
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512/12μm NETD ≤17 mK (F2); ≤18 mK (F4)
Spektralbereich8~14μm 3,7 ~ 4,8 μm MW Betriebstemperatur -45℃~+71℃
Hervorheben

MWIR Kryogekühlter Infrarotdetektor

,

640x512 MWIR Gekühlter Infrarotdetektor

,

Gekühlte Infrarotdetektoren 640x512
Hinterlass eine Nachricht
Produkt-Beschreibung

15μM 640x512 Gekühlter MWIR-Infrarotdetektor für Fernüberwachungssysteme

Produktbeschreibung


Als einer der von SensorMicro entwickelten gekühlten HgCdTe/MCT-Infrarotdetektoren. C615M ist ein Mittelwellen-Infrarotdetektor mit einer Auflösung von 640×512, einer Pixelgröße von 15μm und MCT-Technologie, der klare Bilder liefern kann. Ausgestattet mit Industriestandard-Schnittstellen und RS058/RS046/LS734-Kryokühlern ist C615M so konzipiert, dass er die vielfältigen Kundenanforderungen an geringes Gewicht, geringen Stromverbrauch, lange Lebensdauer und hohe Zuverlässigkeit erfüllt. Er verfügt über die beliebteste 640x512/15μm-Spezifikation für nahezu alle möglichen Anwendungen wie Langstreckenüberwachungssysteme, tragbare Wärmebildkameras, Gasleckage-Detektionskameras usw.


Der C615M RS058 ist mit den meisten Mainstream-Produkten wie Scorpio austauschbar, wenn er mit einem integrierten RS058-Stirling-Kühler konfiguriert ist. Das Dewargehäuse, die Kühlerabmessungen und die mechanische/elektrische Schnittstelle sind nahezu identisch, so dass die Kamera-Integratoren lediglich ihren alten, defekten Gegenpart entfernen und unseren austauschbaren C615M RS058 einfach für die weitere interne Konfiguration anschließen müssen.


Er kann in vielen High-End-Anwendungen eingesetzt werden, wie z. B. Handheld-Aufklärungssysteme, Fernüberwachungssysteme, Such- und Verfolgungssysteme, Enhanced Flight Vision Systems, elektrooptische Nutzlasten usw.


 Hauptmerkmale


Scharfe & klare Bildgebung
• Gute Gleichmäßigkeit, effektive Pixelrate＞99,5%
• Hohe thermische Empfindlichkeit


Garantierte kontinuierliche Versorgung
• Austauschbare Standardschnittstelle
• Massenproduktion, gute Konsistenz


Konzipiert für spezifische Anwendungen
• Wellenlänge kann angepasst werden
• F-Zahl kann angepasst werden
• Montagefläche kann angepasst werden
• Mehrere Kryokühler verfügbar


Produktspezifikationen


Modell C615M MW
Material MCT
Auflösung 640x512
Pixelabstand 15μm
Spektralbereich 3,7μm～4,8μm MW
Arbeitsmodus Schnappschuss, ITR/IWR-Integrationsmodus; Windows-Modus; Anti-Blooming
Ladekapazität 9,1Me-/6,5Me-(ITR)
7,8Me-/5,2Me-(IWR)
Dynamikbereich ≥75dB
Anzahl der Ausgänge 4; Bis zu 10Mpixel/s pro Ausgang
NETD F2: ≤17mK
F4: ≤18mK
Effektive Pixelrate ≥99,5%
Reaktionsungleichförmigkeit ≤8%
Kryokühlertyp RS058/RS046
Konstanter Stromverbrauch ≤6W@RS058
≤5W@RS046
Maximaler Stromverbrauch ≤12W @ RS058
≤11W @ RS046
Stromversorgung RS058: 24V DC
RS046: 32V DC
Abkühlzeit ≤6min @ RS058
≤5min30s @ RS046
Gewicht ≤600g @ RS058
≤350g @ RS046
Abmessungen (mm) RS046: 122x46,3x82
RS058: 147x58,5x71
Arbeitstemperatur -45°C ~ +71°C


Industrielle Anwendungen


Der kryogen gekühlte C615M MWIR-Infrarotdetektor wird in vielen Bereichen eingesetzt, wie z. B. Fernüberwachungssysteme, Flight Vision Enhancement Systems, Multi-Sensor-Nutzlasten usw.

MWIR kryogen gekühlter Infrarotdetektor 15 μM 640 x 512 für Multi-Sensor-Nutzlast 0


Unsere Produktlinie



Hauseigene Infrarotdetektor-Technologien

8-Zoll 0,11μm VOx ungekühlte Infrarotdetektoren

8-Zoll 0,5μm MCT gekühlte Infrarotdetektoren

8-Zoll 0,5μm T2SL gekühlte Infrarotdetektoren



Produktionskapazität & Vorteile

6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr

30.000 m² Halbleiterfertigungsanlage

20.000 m² Reinraumfläche


Über SensorMicro


SensorMicro ist der weltweit führende Hersteller und Dienstleister von Infrarotdetektoren. Das Unternehmen ist bestrebt, Kunden auf der ganzen Welt mit hochleistungsfähigen ungekühlten und gekühlten Wärmebilddetektoren zu versorgen und seine professionellen Anwendungserfahrungen zu teilen.


FAQs


1. Vorteile der optischen Gasbildgebung

Zeitsparend & Effizient: Unterstützung der groß angelegten Echtzeitdetektion, schnelle Leckageortung, keine Unterbrechung der Produktion erforderlich.
Langstreckenerkennung: fernab von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: eine Vielzahl von Gasen kann detektiert werden, mit ausgezeichneter Fernmessfunktion

2．Funktionsprinzip der optischen Gasbildgebung

Die optische Gasbildgebung ist eine Art von Infrarottechnologie, mit der unsichtbare Industriegase sichtbar gemacht werden können.

Nachdem Infrarotstrahlung bei bestimmten Wellenlängen absorbiert wurde, entsteht ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund.

Der Infrarotdetektor zur Gasleckageerkennung mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe des Infrarotabsorptionspeaks des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.
