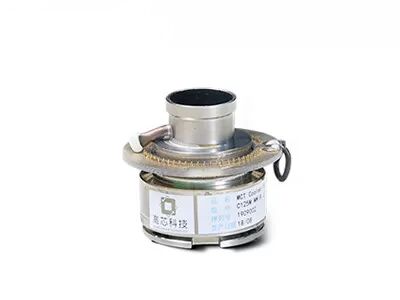

128x128 25μm MCT Gekühlter Infrarotdetektor MWIR Gekühlter Detektor für Wärmebildtechnik

  • 128x128 25μm MCT Cooled Infrared Detector MWIR Cooled Detector for Thermal Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C125M MWIR
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 128x128 NETD <20mK
Spektralbereich 3,7–4,8 μm MW Pixelgröße 25 μm
Hervorheben

Wärmebild-MWIR-Infrarotdetektor

,

MCT-gekühlter MWIR-Infrarotdetektor

,

gekühlte Mittelwellen-Infrarotdetektoren
Hinterlass eine Nachricht
Produkt-Beschreibung
C125M MWIR gekühlter Infrarotdetektor

Mid-Wave FPA 128×128 / 25μm MCT gekühlter Infrarotdetektor

Der C125M MWIR ist ein gekühlter thermischer Bilddetektor. Er kombiniert eine wartungsfreie 128×128 IDDCA mit einem Miniatur-Joule-Thomson-Kühler.

Der C125M MWIR erfüllt vollständig die Anforderungen an die thermische Bildgebung und liefert eine sehr kurze Abkühlzeit, um die Betriebseffizienz zu gewährleisten.

Hauptmerkmale
  • Auflösung: 128×128
  • Pixelgröße: 25μm
  • Hohe Empfindlichkeit
  • Kompaktes Design
  • Leichtgewicht
  • Drosselkühlung, schneller Start
  • Kleine Größe, geringes Gewicht, kompakte Struktur
  • Keine Vibration
  • Keine elektromagnetischen Störungen
Produktspezifikationen
Parameter C125M MWIR
Modell C125M MWIR
Empfindliches Material HgCdTe / MCT
Auflösung 128 × 128
Pixelgröße 25μm
Spektralbereich 3,7μm ± 0,2μm ～ 4,8μm ± 0,2μm
Arbeitsmodus Schnappschuss; Integrationsmodus; Anti-Blooming
Ladekapazität 24Me⁻ / 8Me⁻
Dynamikbereich ≥ 80dB
Anzahl der Ausgänge Einzeln; Bis zu 6,5 MHz
Kryokühler JF428  |  JF618
Typische NETD 10mK (F1.5)  |  10mK (F2)
Effektive Pixelfrequenz ≥ 99,5%  |  ≥ 99,5%
Reaktionsungleichmäßigkeit ≤ 5%  |  ≤ 5%
Kühlzeit (20℃) ≤ 5s (50MPa, Ar, 20℃)  |  ≤ 20s (50MPa, Ar, 20℃)
Maximale Größe (mm) Φ35 × 48,5  |  Φ35 × 42,5
Gewicht ≤ 100g  |  ≤ 90g
Betriebstemperatur -45℃ ～ +71℃  |  -45℃ ～ +71℃
Unternehmensprofil

SensorMicro wurde mit dem einfachen, aber wirkungsvollen Glauben gegründet: Innovation sollte reale Bedürfnisse erfüllen.

SensorMicro existiert, um Menschen und Systeme zu befähigen, über die Oberfläche hinaus zu sehen – in die Muster, die Probleme und die Möglichkeiten, die darunter liegen.

Indem wir unsichtbare Wärme in sichtbare Wahrheit verwandeln, helfen wir Branchen, intelligentere Entscheidungen zu treffen, das Wichtigste zu schützen und Komplexität mit Klarheit zu meistern.

Die Einhaltung unserer Forderung, selbstgemacht und kundenorientiert zu sein, ist zu einem sicheren Rezept für die Dynamik von SensorMicro geworden. Da unser Geschäft einen großen Teil der Welt umfasst, sind wir in allen Bereichen vorangekommen – von Sicherheit, Brandbekämpfung, industrieller Inspektion, medizinischer Versorgung und maschineller Bildverarbeitung bis hin zur Umweltüberwachung und wichtigen Aspekten der Kohlenstoffneutralität – und helfen Partnern, das volle Potenzial der intelligenten Infrarotsensorik zu erschließen und die Punkte des Lebens zu verbinden.

Wir sind mehr als ein Unternehmen für Infrarottechnologie. Wir sind eine Gemeinschaft von Menschen, die sich dem Aufbau einer nachhaltigen, ethischen und menschenzentrierten Zukunft verschrieben haben. Jedes Pixel der von uns geschaffenen Innovation ist ein Versprechen – ein Versprechen zu schützen, zu befähigen und zu dienen.

FAQs
1. Vorteile der optischen Gasbildgebung
  • Zeitersparend & Effizient: Unterstützt groß angelegte Echtzeitdetektion, schnelle Leckortung und keine Unterbrechung der Produktion erforderlich.
  • Langstreckendetektion: Fern von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle.
  • Einfach zu analysieren: Intuitive Bildgebung, sofortige Speicherung, bequeme Analyse.
  • Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Fern-Temperaturmessfunktion.
2. Funktionsprinzip der optischen Gasbildgebung

Optische Gasbildgebung ist eine Art von Infrarottechnologie, die unsichtbare Industrieabgase sehen kann.

Nach der Absorption von Infrarotstrahlung bei bestimmten Wellenlängen tritt ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund auf.

Der Infrarotdetektor zur Gasleckerkennung mit einem eingebauten Schmalbandfilter empfängt nur das Infrarotband nahe dem Infrarotabsorptionspeak des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarbilder umwandeln.
