| Auflösung | 640x512/15µm | NETD | 16 mK (F2); 18mK (F4) |
|---|---|---|---|
| Spektralbereich 8–14 μm | 3,7–4,8 μm MW | Betriebstemperatur | -45℃~+71℃ |
| Hervorheben | 640 x 512 MCT gekühlter Infrarotdetektor,gekühlter MWIR-Infrarotdetektor 12um,kundenspezifische MWIR-Infrarotdetektoren |
||

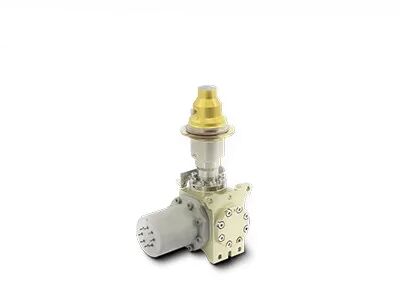

Der C615M ist ein mittelwelliger Infrarotdetektor (MWIR), der von SensorMicro mit HgCdTe/MCT-Technologie entwickelt wurde. Mit einer Auflösung von 640×512 und einer Pixelgröße von 15μm liefert er klare, hochwertige Wärmebilder. Ausgestattet mit branchenüblichen Schnittstellen und kompatibel mit den Kühlaggregaten RS058, RS046 und LS734, ist der C615M darauf ausgelegt, die vielfältigen Kundenanforderungen an geringes Gewicht, niedrigen Stromverbrauch, lange Lebensdauer und hohe Zuverlässigkeit zu erfüllen. Seine beliebte Spezifikation von 640×512/15μm macht ihn für nahezu alle möglichen Anwendungen geeignet, einschließlich Langstrecken-Überwachungssystemen, tragbaren Wärmebildkameras und Kameras zur Gasleckerkennung.
- Gute Uniformität mit einer effektiven Pixelrate von >99,5%
- Hohe thermische Empfindlichkeit
- Austauschbare Standardschnittstelle
- Massenproduktion mit guter Konsistenz
- Anpassbare Wellenlänge
- Anpassbare Blendenzahl
- Anpassbare Montagefläche
- Mehrere Kühlaggregat-Optionen verfügbar
| Modell | C615M MWIR gekühlter Infrarotdetektor |
|---|---|
| Empfindliches Material | MCT |
| Auflösung | 640×512 |
| Pixelgröße | 15μm |
| Spektrale Antwort | 3,7μm±0,2μm~4,8μm±0,2μm |
| Arbeitsmodus | Snapshot; ITR/IWR Integrationsmodi; Fenster-Modus; Anti-Blooming |
| Ladungskapazität | 6,36Me- (ITR), 4,99Me- (IWR) |
| Dynamikbereich | ≥75dB |
| Ausgabekanäle | 4; bis zu 10MHz pro Ausgang |
| Max. Bildrate | 120Hz |
| Typische NETD | F2: 16mK F4: 18mK |
| Effektive Pixelrate | ≥99,76% |
| Reaktions-Nicht-Uniformität | ≤8% |
| Konfigurierbares Kühlaggregat | RS058 | RS046 | LS734 |
| Kühlaggregat-Typ | Rotations-Stirling-Kühlaggregat | Rotations-Stirling-Kühlaggregat | Linear-Stirling-Kühlaggregat |
| Stetiger Stromverbrauch (23℃) | ≤6W | ≤5W | ≤10W |
| Max. Stromverbrauch (71℃) | ≤12W | ≤11W | ≤45W |
| Stromversorgung | 24V DC | 32V DC | 24V DC |
| Kühlzeit (23℃) | ≤6min | ≤5min30s | ≤4min |
| Maximale Größe (mm) | 145×58,5×71 | 120×46,5×81,5 | Kompressor: Φ46×122; Dewar: Φ40×114 |
| Gewicht (g) | ≤600 | ≤350 | ≤1200 |
| Betriebstemperatur | -45℃~+71℃ |
Der kryogen gekühlte MWIR-Infrarotdetektor C615M wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfungen (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.
- Diversifiziertes Produktportfolio
- Tiefgreifende technische Expertise
- Strenge Zuverlässigkeitsvalidierung zur Qualitätssicherung
- Fokus auf Innovation und praktische Umsetzung in der Infrarotsensorik
- Professioneller technischer Support und gemeinsame Entwicklungsleistungen
SensorMicro ist ein weltweit führender Hersteller und Dienstleister für Infrarotdetektoren. Wir sind bestrebt, Kunden weltweit Hochleistungs-ungekühlte und gekühlte Wärmebilddetektoren anzubieten, unterstützt durch unsere umfassende professionelle Anwendungserfahrung.
Kühlaggregate sind Maschinen, die Sensoren extrem kalt halten, damit Wärmebilder während Langzeitmissionen aufgenommen werden können. In vielen High-End-Anwendungen benötigen die Sensoren, die Bilder aufnehmen, extrem niedrige Temperaturen.
Lange Akkulaufzeit und zuverlässiger Betrieb sind die Hauptfaktoren zur Messung der Qualität eines Kühlaggregats. SensorMicro-Kühlaggregate bieten einen weiten Betriebstemperaturbereich und ausgezeichnete Zuverlässigkeit. Ihre MTTF (Mean Time to Failure) hat 10.000 Stunden erreicht und erfüllt die Anforderungen für den 24/7-Betrieb.
MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es gibt an, wie lange ein Teil im Durchschnitt hält, bevor es ausfällt und ersetzt werden muss. Im Grunde sagt es Ihnen etwas über die Qualität der Teile, die Sie kaufen – je länger sie halten, desto mehr Wert erhalten Sie von ihnen.
