30um Pixelgröße MWIR gekühltes optisches Gasbildgebungsmodul Anti Blooming
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Funktion | Gas-Lecksuche | Cryo-Kühlvorrichtung | RS058/RS058I |
|---|---|---|---|
| Detektor-Entschließung | 320x256 | Pixel-Größe | 30μm |
| NETD | 10mK (F1.5) | Spektralbereich | 3.2±0.1~3.5±0.1μm |
| Hervorheben | Optisches MWIR-Gasbildgebungsmodul,gekühltes optisches Gasbildgebungsmodul,30um MWIR-Bildgebungsmodul |
||
Produkt-Beschreibung

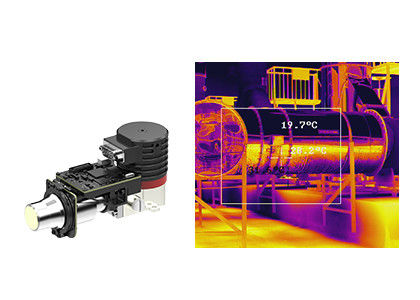

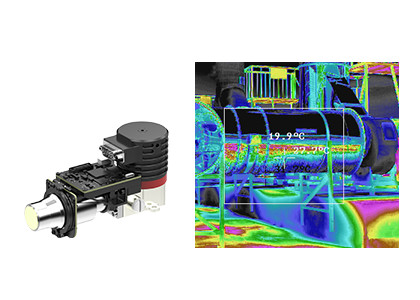

320 x 256 30 μm MWIR-gekühltes optisches Gasbildgebungs-Wärmemodul zur Visualisierung von Gaslecks
Produktbeschreibung
Das gekühlte AD-Modul EYAS330G wurde auf der Basis des gekühlten Infrarotdetektors C330M-G entwickelt und ist mit einer Hochleistungs-Signalverarbeitungsschaltung ausgestattet.Es ist ein Beschleuniger für Kunden, die Schwierigkeiten haben, mit der schnellen Integration optischer Gasbildgebungssysteme zu beginnen.Durch den Einsatz der Infrarot-Technologie können unsichtbare Lecks flüchtiger organischer Verbindungen (VOCs) schnell und effektiv erkannt werden, um die Sicherheit bei Produktion, Transport und Verarbeitung petrochemischer Unternehmen zu gewährleisten.
Haupteigenschaften
Entwicklungszyklus verkürzen
• Verwenden Sie leistungsstarke Signalverarbeitungsschaltkreise, um die Umwandlung von analogen Signalen in digitale Signale zu realisieren
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
Einfache und schnelle Integration
• Cameralink-Schnittstelle gibt 16-Bit-RAW-Daten aus, Steuerung über serielle Schnittstelle
• Integrierte Struktur mit gleicher Abmessung wie der Detektor
Produktspezifikationen
| Modell | EYAS330G | EYAS330G2 |
| Leistung | ||
| Auflösung | 320×256 | |
| Pixel Größe | 30 μm | |
| Kryokühler | RS058 | RS058I |
| Spektralbereich | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm | |
| Kühlzeit (25℃) | ≤6min30s | ≤7min |
| Typisch NETD | 10mK (F1.5) | |
| Arbeitsmodus | ||
| Bildrate | 1~200Hz (einstellbar) | |
| Arbeitsmodus | Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen | |
| Elektronische Spezifikationen | ||
| Externe Standardschnittstelle | QSH-60-Pin | |
| Digitales Video | Cameralink-Ausgang: 16-Bit-Rohdaten | |
| Externe Synchronisierung | CC1: Externe Synchronisierung des INT-Rahmens CC2: Externe MC-Synchronisierung |
|
| Kommunikation | Serieller Cameralink-Anschluss: TFG+/-, TC+/-, 9600 bps | |
| Energieversorgung | Bildgebungspanel Kanal 1: 5 V Kanal 1 Kryokühler: 24 V |
Bildgebungspanel Kanal 1: 5 V Kanal 1 Kryokühler: 12 V |
| Stabiler Stromverbrauch | 7W | |
| Größe (mm) | 142 × 58,5 × 71 | |
| Gewicht | ≤680g | |
| Arbeitstemperatur | -40°C~+60°C | |
Industrielle Anwendungen
Das gekühlte AD-Modul EYAS330G dient zur Visualisierung der unsichtbaren VOCs (flüchtige organische Verbindungen) und zur Erkennung von Gaslecks wie: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.
Ausstellungen
Häufig gestellte Fragen
1.Was ist Infrarot-Thermografie?
Die Thermografie ist eine neue und effektive Technologie der nicht-invasiven Diagnosemethode, die auf der Erfassung der Oberflächentemperatur von Objekten basiert.Die von einem Objekt emittierte Infrarot (IR)-Strahlung wird erfasst und in Form einer Temperaturverteilungskarte visualisiert.
2. Wofür kann die Infrarot-Thermografie eingesetzt werden?
Mit dem Infrarot-Wärmebild lassen sich Hausbegehungen durchführen, Baumängel, elektrische Störungen, mechanische Störungen, physiologische Veränderungen bei Mensch & Tier und vieles mehr feststellen.
3.Was sind die Vorteile der Infrarot-Thermografie?
Für die zerstörungsfreie Prüfung ist es einfach zu testen und schnell ohne Beschädigung zu reagieren, was zu Kosteneinsparungen führt, die Arbeitseffizienz erhöht und die Abschreibung von Arbeitskräften und Ausrüstung reduziert.
Für die medizinische Thermografie ist es sehr effizient, die verborgenen Probleme im menschlichen Körper zu finden, 100% sicher, ohne Strahlung und Schmerzen, was ein ideales Werkzeug für die Früherkennung der Gesundheit ist.
