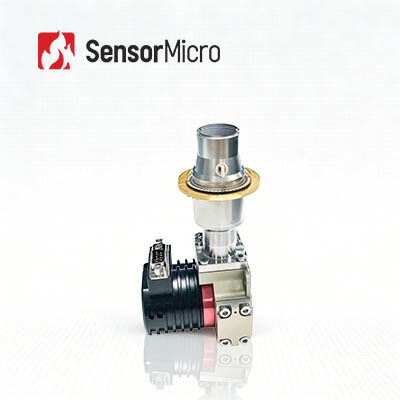

Optisches Gas MWIR gekühltes Wärmebildmodul 3,2 um ~ 3,5 um Spektralbereich

  • Optical Gas MWIR Cooled Thermal Imaging Module 3.2um~3.5um Spectral Range
  • Optical Gas MWIR Cooled Thermal Imaging Module 3.2um~3.5um Spectral Range
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS330G
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Funktion Gas-Lecksuche Cryo-Kühlvorrichtung RS058/RS058I
Detektor-Entschließung 320x256 Pixel-Größe 30μm
NETD 10mK (F1.5) Spektralbereich 3.2±0.1~3.5±0.1μm
Hervorheben

Gas-MWIR-Wärmebildmodul

,

Gas-MWIR-gekühltes Bildgebungsmodul

,

RoHS-Gas-Wärmebildmodul
Hinterlass eine Nachricht
Produkt-Beschreibung

320 x 256 30 μM MWIR-gekühltes optisches Gasbildgebungs-Wärmemodul zur Visualisierung von Gaslecks



Produktbeschreibung



Das gekühlte AD-Modul EYAS330G wurde auf der Basis des gekühlten Infrarotdetektors C330M-G entwickelt und ist mit einer Hochleistungs-Signalverarbeitungsschaltung ausgestattet.Es ist ein Beschleuniger für Kunden, die Schwierigkeiten haben, mit der schnellen Integration optischer Gasbildgebungssysteme zu beginnen.Durch den Einsatz der Infrarot-Technologie können unsichtbare Lecks flüchtiger organischer Verbindungen (VOCs) schnell und effektiv erkannt werden, um die Sicherheit bei Produktion, Transport und Verarbeitung petrochemischer Unternehmen zu gewährleisten.



Haupteigenschaften



Entwicklungszyklus verkürzen
• Verwenden Sie leistungsstarke Signalverarbeitungsschaltkreise, um die Umwandlung von analogen Signalen in digitale Signale zu realisieren
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung

Einfache und schnelle Integration
• Cameralink-Schnittstelle gibt 16-Bit-RAW-Daten aus, Steuerung über serielle Schnittstelle
• Integrierte Struktur mit gleicher Abmessung wie der Detektor



Produktspezifikationen



Modell EYAS330G EYAS330G2
Leistung
Auflösung 320×256
Pixel Größe 30 μm
Kryokühler RS058 RS058I
Spektralbereich 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm
Kühlzeit (25℃) ≤6min30s ≤7min
Typisch NETD 10mK (F1.5)
Arbeitsmodus
Bildrate 1~200Hz (einstellbar)
Arbeitsmodus Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen
Elektronische Spezifikationen
Externe Standardschnittstelle QSH-60-Pin
Digitales Video Cameralink-Ausgang: 16-Bit-Rohdaten
Externe Synchronisierung CC1: Externe Synchronisierung des INT-Rahmens
CC2: Externe MC-Synchronisierung
Kommunikation Serieller Cameralink-Anschluss: TFG+/-, TC+/-, 9600 bps
Energieversorgung Bildgebungspanel Kanal 1: 5 V
Kanal 1 Kryokühler: 24 V		 Bildgebungspanel Kanal 1: 5 V
Kanal 1 Kryokühler: 12 V
Stabiler Stromverbrauch 7W
Größe (mm) 142 × 58,5 × 71
Gewicht ≤680g
Arbeitstemperatur -40°C~+60°C



Industrielle Anwendungen



Das gekühlte AD-Modul EYAS330G dient zur Visualisierung der unsichtbaren VOCs (flüchtige organische Verbindungen) und zur Erkennung von Gaslecks wie: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.



Ausstellungen



Optisches Gas MWIR gekühltes Wärmebildmodul 3,2 um ~ 3,5 um Spektralbereich 0



Häufig gestellte Fragen


1.Was ist NETD?

NETD bezieht sich auf "Noise Equivalent Temperature Difference".Sie ist ein Maß dafür, wie gut ein Wärmebilddetektor in der Lage ist, sehr kleine Unterschiede in der Wärmestrahlung im Bild zu unterscheiden.NETD wird typischerweise in Milli-Kelvin (mK) ausgedrückt.Je niedriger der NETD-Wert ist, desto höher ist normalerweise die thermische Empfindlichkeit.



2. Was ist SWaP3?

SWaP3 bezieht sich auf Größe, Gewicht, Leistung, Leistung und Preis.Es zeigt den Technologietrend der Infrarotindustrie an.



3. Was ist DRI?

DRI bezieht sich normalerweise auf die Erkennungs-, Erkennungs- und Identifizierungsentfernung eines Wärmebildsystems.Es ist ein entscheidender Parameter, um die Leistung des Wärmebildsystems zu beurteilen.
