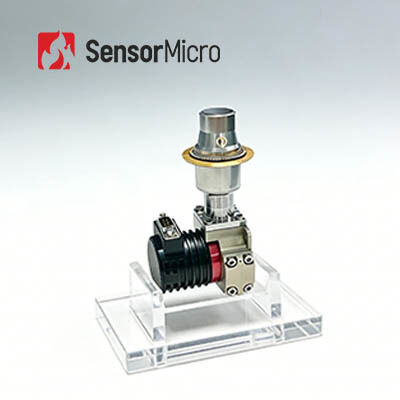

320 x 256 30 μM optischer Gas-Wärmebildsensor MWIR-gekühlt

  • 320x256 30μM Optical Gas Thermal Imaging Sensor MWIR Cooled
  • 320x256 30μM Optical Gas Thermal Imaging Sensor MWIR Cooled
  • 320x256 30μM Optical Gas Thermal Imaging Sensor MWIR Cooled
  • 320x256 30μM Optical Gas Thermal Imaging Sensor MWIR Cooled
  • 320x256 30μM Optical Gas Thermal Imaging Sensor MWIR Cooled
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C330M-G
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Funktion Gas-Lecksuche Cryo-Kühlvorrichtung RS058/RS058I/LS734
Detektor-Entschließung 320x256 Pixel-Größe 30μm
NETD ≤15mK Spektralbereich 3.2±0.1~3.5±0.1μm
Hervorheben

30uM MWIR Wärmebildsensor

,

320x256 gekühlter Wärmebildsensor
Hinterlass eine Nachricht
Produkt-Beschreibung

320 x 256 / 30 μm MWIR-gekühlte optische Gasbildkamera zur Visualisierung von Gaslecks



Produktbeschreibung



Der gekühlte Infrarotdetektor C330M-G wurde speziell für die Erkennung von VOC-Gaslecks mit der Funktion entwickelt, Infrarotstrahlung des Ziels mit einer Wellenlänge von 3,2 bis 3,5 μm in ein elektrisches Signal umzuwandeln.Seine externe mechanische Schnittstelle, optische Schnittstelle und elektronische Schnittstelle werden gemeinsam verwendet und können erweitert werden.C330M-G kann in großem Umfang zur Überwachung der atmosphärischen Umgebung und zur Erkennung von Gaslecks, zur Schadstoffentladung und zur Erkennung chemischer Gase in petrochemischen Anlagen und Raffinerien eingesetzt werden.



Haupteigenschaften



Optische Gasbildgebung
• Berührungslose Erkennung über große Entfernungen
• Hocheffiziente, sichere und breite Palette der Gaslecksuche

Hohe Empfindlichkeit
• Hochempfindlicher gekühlter Infrarot-Detektor, sehr effizient bei der Anwendung bei niedriger Gaskonzentration und langsamem Gasfluss
• Effektive Lecksuche umfasst Alkane, Alkene, Alkohole, Benzole, Ketone und andere Gase

Entwickelt für die Anforderungen der Benutzer
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
• Verschiedene Kryokühler für geringes Gewicht, geringen Stromverbrauch, lange Lebensdauer und hohe Zuverlässigkeit erhältlich
• Anpassbarer Spektralbereich: 3μm~5μm MWIR (für mehr Gaserkennungstypen: CO, CO2 usw.)



Produktspezifikationen



Modell C330M-G
Sensibles Material HgCdTe/MCT
Auflösung 320×256
Pixel Größe 30 μm
Spektralbereich 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (anpassbarer Bereich: 3 μm ~ 5 μm)
Arbeitsmodus Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen
Ladekapazität 36Me-/12Me-
Dynamikbereich ≥80dB
Anzahl der Ausgabe 1 oder 4;Bis zu 6,6 MHz/pro Ausgang
Typisch NETD 10mK (F1.5)
Effektive Pixelrate ≥99,5 %
Reaktion Ungleichmäßigkeit ≤8%
Kryokühler RS058 RS058I LS734
Kühlertyp Integrierter Rotations-Stirling-Kühler Integrierter Rotations-Stirling-Kühler Linearer Rotations-Stirling-Kühler
Stabiler Stromverbrauch ≤7W ≤7W ≤10W
max.Energieverbrauch ≤15W ≤15W ≤45W
Energieversorgung 24 V Gleichstrom 12 V Gleichstrom 24 V Gleichstrom
Kühlzeit ≤6min30s ≤7min ≤5min
Größe (mm) 142 x 58,5 x 71 142 × 58,5 × 71 Kompressor Φ46×122
Dewar Φ40×114
Gewicht ≤600g ≤600g ≤1,2 kg
Arbeitstemperatur -45 °C ~ +71 °C



Industrielle Anwendungen



Der gekühlte MWIR-Wärmebilddetektor C330M-G zur Gaslecksuche wird für Kunden mit starken Entwicklungsfähigkeiten eingesetzt.Durch die Integration dieses gekühlten Thermosensors können die unsichtbaren VOCs (flüchtige organische Verbindungen) erkannt und visualisiert werden, sodass weitere Schäden vermieden werden können.Zu diesen Gasen gehören beispielsweise: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.



Über Global Sensor Technology



320 x 256 30 μM optischer Gas-Wärmebildsensor MWIR-gekühlt 0

320 x 256 30 μM optischer Gas-Wärmebildsensor MWIR-gekühlt 1



Häufig gestellte Fragen



1.Was ist Pseudofarbe?

Pseudofarbe, auch Falschfarbe genannt, die thermische Verteilung von Objekten kann durch das Infrarot-Wärmebildsystem in visuelle Bilder umgewandelt und auf dem Monitor in Graustufen oder Falschfarbe angezeigt werden.Somit kann die Temperaturverteilung von Objekten erhalten werden.Um es für Menschen einfacher zu machen, ein Wärmebild visuell zu analysieren, wird es mit Falschfarben dargestellt, die den Temperaturunterschied darstellen.



2. Wie viele Pseudofarben kann das GST-Wärmebildmodul bieten?

- Weiß heiß

- Lava

- Eisenbogen

- Heißes Eisen

- Medizinisch

- Arktis

- Regenbogen1

- Regenbogen2

- Glühend

- Weiß heiß
