LS734 320 x 256 MWIR gekühlter Wärmebildsensor zur Erkennung von Gaslecks

  • LS734 320x256 MWIR Cooled Thermal Imaging Sensor For Gas Leak Detection
  • LS734 320x256 MWIR Cooled Thermal Imaging Sensor For Gas Leak Detection
  • LS734 320x256 MWIR Cooled Thermal Imaging Sensor For Gas Leak Detection
  • LS734 320x256 MWIR Cooled Thermal Imaging Sensor For Gas Leak Detection
  • LS734 320x256 MWIR Cooled Thermal Imaging Sensor For Gas Leak Detection
Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C330M-G
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Funktion Gas-Lecksuche Cryo-Kühlvorrichtung RS058/RS058I/LS734
Detektor-Entschließung 320x256 Pixel-Größe 30μm
NETD ≤15mK Spektralbereich 3.2±0.1~3.5±0.1μm
Hervorheben

LS734 Wärmebildsensor

,

LS734 Wärmebildsensor

,

Gasleckerkennung MWIR-Bildsensor
Hinterlass eine Nachricht
Produkt-Beschreibung

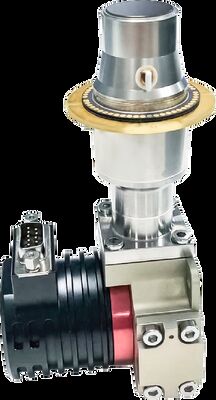

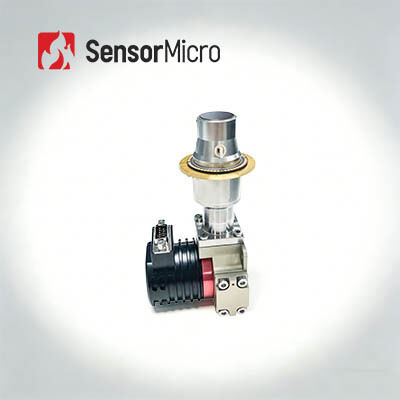

320 x 256 30 μM MWIR-gekühlter Wärmebildsensor zur Visualisierung von Gaslecks



Produktbeschreibung



Der gekühlte Infrarotdetektor C330M-G wurde speziell für die Erkennung von VOC-Gaslecks mit der Funktion entwickelt, Infrarotstrahlung des Ziels mit einer Wellenlänge von 3,2 bis 3,5 μm in ein elektrisches Signal umzuwandeln.Seine externe mechanische Schnittstelle, optische Schnittstelle und elektronische Schnittstelle werden gemeinsam verwendet und können erweitert werden.C330M-G kann in großem Umfang zur Überwachung der atmosphärischen Umgebung und zur Erkennung von Gaslecks, zur Schadstoffentladung und zur Erkennung chemischer Gase in petrochemischen Anlagen und Raffinerien eingesetzt werden.



Haupteigenschaften



Optische Gasbildgebung
• Berührungslose Erkennung über große Entfernungen
• Hocheffiziente, sichere und breite Palette der Gaslecksuche

Hohe Empfindlichkeit
• Hochempfindlicher gekühlter Infrarot-Detektor, sehr effizient bei der Anwendung bei niedriger Gaskonzentration und langsamem Gasfluss
• Effektive Lecksuche umfasst Alkane, Alkene, Alkohole, Benzole, Ketone und andere Gase

Entwickelt für die Anforderungen der Benutzer
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
• Verschiedene Kryokühler für geringes Gewicht, geringen Stromverbrauch, lange Lebensdauer und hohe Zuverlässigkeit erhältlich
• Anpassbarer Spektralbereich: 3μm~5μm MWIR (für mehr Gaserkennungstypen: CO, CO2 usw.)



Produktspezifikationen



Modell C330M-G
Sensibles Material HgCdTe/MCT
Auflösung 320×256
Pixel Größe 30 μm
Spektralbereich 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (anpassbarer Bereich: 3 μm ~ 5 μm)
Arbeitsmodus Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen
Ladekapazität 36Me-/12Me-
Dynamikbereich ≥80dB
Anzahl der Ausgabe 1 oder 4;Bis zu 6,6 MHz/pro Ausgang
Typisch NETD 10mK (F1.5)
Effektive Pixelrate ≥99,5 %
Reaktion Ungleichmäßigkeit ≤8%
Kryokühler RS058 RS058I LS734
Kühlertyp Integrierter Rotations-Stirling-Kühler Integrierter Rotations-Stirling-Kühler Linearer Rotations-Stirling-Kühler
Stabiler Stromverbrauch ≤7W ≤7W ≤10W
max.Energieverbrauch ≤15W ≤15W ≤45W
Energieversorgung 24 V Gleichstrom 12 V Gleichstrom 24 V Gleichstrom
Kühlzeit ≤6min30s ≤7min ≤5min
Größe (mm) 142 x 58,5 x 71 142 × 58,5 × 71 Kompressor Φ46×122
Dewar Φ40×114
Gewicht ≤600g ≤600g ≤1,2 kg
Arbeitstemperatur -45 °C ~ +71 °C



Industrielle Anwendungen



Der gekühlte MWIR-Wärmebilddetektor C330M-G zur Gaslecksuche wird für Kunden mit starken Entwicklungsfähigkeiten eingesetzt.Durch die Integration dieses gekühlten Thermosensors können die unsichtbaren VOCs (flüchtige organische Verbindungen) erkannt und visualisiert werden, sodass weitere Schäden vermieden werden können.Zu diesen Gasen gehören beispielsweise: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.



Über Global Sensor Technology



LS734 320 x 256 MWIR gekühlter Wärmebildsensor zur Erkennung von Gaslecks 0

LS734 320 x 256 MWIR gekühlter Wärmebildsensor zur Erkennung von Gaslecks 1



Häufig gestellte Fragen



1. Was ist thermische Empfindlichkeit?

Die thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter für die Bewertung von Mittelwellen- (MWIR) und Langwellen- (LWIR) Wärmebildkameras.Sie steht in direktem Zusammenhang mit der von der Wärmebildkamera gemessenen Klarheit.Es ist ein numerischer Wert, der das Signal-Rausch-Verhältnis der Temperaturdifferenz darstellt und in Millikelvin (mK) gemessen wird.Je kleiner der thermische Empfindlichkeitswert, desto höher die Empfindlichkeit und desto klarer das Bild.



2. Was sind die Anwendungen der Wärmebildtechnik?

Temperaturmessung und Allwetteraufnahmen sind zwei Grundfunktionen der Infrarot-Wärmebildtechnik.Produkte, die auf der Grundlage dieser beiden Technologien entwickelt wurden, werden häufig in den Bereichen Sicherheit und Überwachung, UAV-Nutzlasten, Industrieinspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemieprävention, AIoT usw. eingesetzt.
