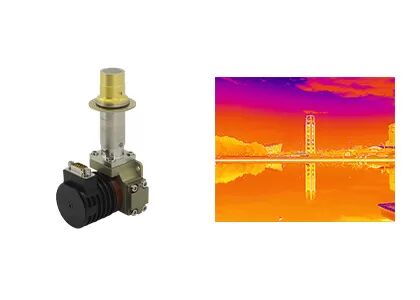

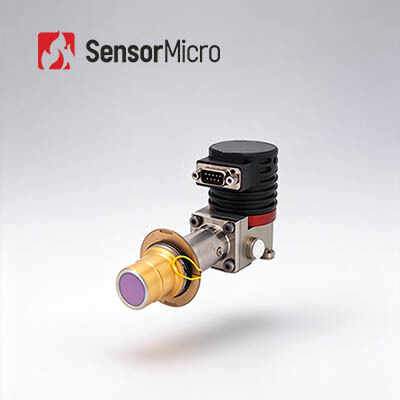

640x512 15µm T2SL LWIR gekühlter Infrarotdetektor integrierte Dewar-Kühler-Baugruppe

  • 640x512 15µm T2SL LWIR Cooled Infrared Detector Integrated Dewar Cooler Assembly
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615S
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Material T2SL Technologie Infrarot
Auflösung 640x512 / 15μm NETD 22mk; 25mK
Spektralbereich 7,7–9,5 (LW) Größe 148x58,5x71mm
Hervorheben

Superlattice LWIR-gekühlter Infrarotdetektor

,

LWIR-gekühlter Infrarotdetektor 15um

,

640x512 Infrarotdetektor
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

Der C615S LWIR-gekühlte Infrarotdetektor liefert eine Auflösung von 640 × 512 bei einem Pixelstand von 15 μm.Es ermöglicht die Massenproduktion, die letztendlich den Nutzern einen günstigeren Preis bieten, ohne die Leistung zu beeinträchtigen.Die industriell standardmäßige Größe und Schnittstelle ermöglichen es den Kunden, ohne weitere FuE-Investitionen auf die fortschrittlichste T2SL-Technologie umzusteigen und davon zu profitieren..

Mit einer Auflösung von 640×512 und einer reduzierten Pixelhöhe von 15 μm bietet der C615S LWIR-gekühlte Detektor klare Bilder und eine überlegene Leistung.hoher Quantenwirkungsgrad, hohe Bildrate, hohe Empfindlichkeit, geringe Geräusche und ausgezeichnete Ungleichheit.

Hauptmerkmale
Langwellenerkennung, gegen Störungen immun
  • Starke Durchdringungsfähigkeit in Sand und Staub, ankommender an komplexe Umgebungen
  • Nicht durch Blendung bei starker Sonnenstrahlung oder auf Wasseroberflächen betroffen
  • Erweiterte Fähigkeit zur Erkennung von Objekten mit niedriger Temperatur
T2SL-Technologie wird die Branchenentwicklung vorantreiben
  • Höhere Quanteneffizienz mit höherer Empfindlichkeit
  • Geräuscharm und hervorragende Nicht-Einheitlichkeit
Vielseitigkeit, stabile Versorgung
  • Anpassbare F-Nummer
  • Konsistente Qualität in der Massenproduktion
Produktspezifikationen
ModellC615S
Empfindliches MaterialT2SL
Entschließung640 × 512
Pixelgröße15 μm
Spektralreaktion70,7 μm ± 0,2 μm 9,4 μm ± 0,3 μm
BetriebsmodusSchnappschuss
ITR / Interlace & Binning-Integrationsmodi
Windows-Modus
Antiblühen
LadekapazitätITR: 12,22 Me− / 6,67 Me−
Verzahnung und Bindung: 24,44 Me− / 13,33 Me−
Dynamischer BereichITR: ≥ 76 dB
Verzahnung und Verbund: ≥ 77 dB
Ausgangskanal4; bis zu 22,5 MHz pro Ausgang
Max. Bildrate220 Hz
Typische NETD25 mK (F2 ITR)
22 mK (F2 Verzahnung und Einbinden)
Effektive Pixelrate≥ 99,5%
Nicht einheitliche Reaktion≤ 8%
Konfigurationsfähiger KryokühlerFür die Berechnung der Leistung
Stetiger Stromverbrauch (23°C)≤ 8 W
Maximaler Stromverbrauch (71°C)≤ 20 W
Stromversorgung24 V Gleichstrom
Abkühlzeit (23°C)≤ 5 min 30 s
Höchstgröße (mm)148 × 58,5 × 71
Gewicht (g)≤ 570
Betriebstemperatur-45 °C +71 °C
Industrieanwendungen

Der C615S LWIR-gekühlte IR-Sensor wird in vielen Bereichen wie NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.

Unsere Vorteile
  • Tiefe technische Expertise
    Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und PrüfungUnsere solide Basis ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich wandelnden Marktanforderungen entsprechen.
  • Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing
    Wir sind bestrebt, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen in NETD, SWaP und Betriebstemperatur ständig überschreiten.Unsere Produkte sind in allen Bereichen der Sicherheit immer führend., industrielle Überwachung, intelligente Systeme und mehr.
  • Diversifiziertes Produktportfolio
    Unterstützt durch unabhängige FuE und mehrere technische Wege,Wir bieten eine umfassende Palette von Infrarot-Erkennungskomponenten an, die sowohl gekühlt als auch nicht gekühlt sind und maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.
  • Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung
    Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
  • Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung
    Unser Engineering-Team arbeitet eng mit den Forschungs- und Entwicklungsteams und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1- Wofür wird ein Kryokühler verwendet?

Bei vielen High-End-Anwendungen werden die Sensoren sehr kalt gehalten, so dass thermische Bilder bei langfristigen Missionen aufgenommen werden können.Die Sensoren, die Bilder erfassen, benötigen extrem niedrige Temperaturen..

2Welche Hauptfaktoren dienen zur Messung der Qualität eines Krio-Kühlers?

Eine lange Akkulaufzeit und ein zuverlässiger Betrieb sind die wichtigsten Faktoren, um die Qualität eines Kryokühlers zu messen.Ihre MTTF (Mean Time to Failure) hat 10 erreicht,000 Stunden, was den Anforderungen an den Betrieb rund um die Uhr entspricht.

3Was ist MTTF?

MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es zeigt Ihnen, wie lange durchschnittlich ein Teil hält, bevor es kaputt geht und Sie es ersetzen müssen.Es sagt Ihnen über die Qualität der Teile, die Sie kaufenJe länger sie halten, desto mehr Wert bekommen Sie daraus.
