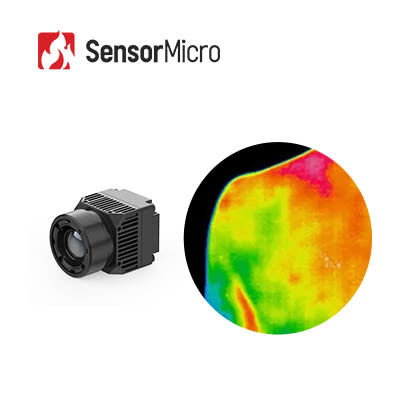

Strahlungsfreier 640×512 Auflösung 8μm Pixel Pitch Infrarotkameramodul für medizinische Wärmebilder

  • Radiation Free 640×512 Resolution 8μm Pixel Pitch Infrared Camera Module for Medical Thermal Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung RoHS2.0; Reach
Modellnummer iHA608W
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 Stromverbrauch 0.6W
Spektralbereich 8~14μm Pixelabstand 8μm
Typisches NETD ≤30mK Bildrate 25Hz
Hervorheben

Strahlungs-freies Infrarotkamera-Modul

,

Medizinisches Infrarotkamera-Modul 384x288

,

Medizinisches Wärmebild-Kamera-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
Strahlungsfreies 640×512/8μm Infrarotkameramodul für medizinisches Thermalbild-Screening
Produktübersicht

Der ungekühlte Infrarotkamera-Kern iHA608W ist eine professionelle Wärmebildlösung, die einen Hochleistungs-Infrarotdetektor mit einer Auflösung von 640 × 512 × 8 μm integriert.mit Schwerpunkt auf der berührungslosen intelligenten TemperaturmessungMit einer genauen Temperaturdetektionsfähigkeit von ± 0,5 °C und einer optimierten medizinischen Bildgebungstechnologie liefert es klare Wärmebilder und eine stabile Temperaturdatenleistung.LeichtbauDas Modul unterstützt die schnelle Integration von Geräten und die Sekundärentwicklung und dient als ideale Kernkomponente für kommerzielle medizinische Screeninggeräte.Haushaltsgeräte zur Erkennung der Gesundheit, und Tierzuchttemperaturüberwachungssysteme.

Hauptmerkmale
  • Genaue Messung, detaillierte Wärmebildgebung
    • Speziell für die berührungslose Messung der Körpertemperatur mit einer Genauigkeit von bis zu ± 0,5 °C ausgelegt
    • Medizinische optische Linsen und spezielle medizinische Bildverarbeitungsalgorithmen liefern klare Bilder
  • Kompaktes Design, leichte Integration
    • Betrieben durch einen 8μm-ApexCore-Infrarotdetektor mit kleinem Pixelstand für einen kompakten Formfaktor
    • Abmessungen von nur 21×21×31,5 mm und Gewicht von nur 25±2 g, ideal für die Integration in kompakte Geräte
  • Schnelle Integration, einfache Entwicklung
    • Standardisierte C-Typ + USB 2.0-Schnittstellen für eine optimierte Systemintegration
    • Bietet Windows, Android und Linux SDKs zur Senkung von Entwicklungsbarrieren
Produktspezifikationen
Modell iHA608W
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 25 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige Medizinische/Pseudofarbe
PC-Software Modulsteuerung und Videoanzeige
Temperaturmessung
Betriebstemperatur 10°C bis +50°C
Temperaturmessbereich 32°C bis + 42°C
Temperaturmessgenauigkeit ≤ ±0,5°C (nach 2 Minuten Aufwärmen, Umgebung 23±3°C, Ziel 32-42°C)
Messdistanz 0.5m-5m; unterstützt die Temperaturmessung über mehrere Entfernungen über SDK
SDK Unterstützung von Windows/Android/Linux SDK, Realisierung von Video-Stream-Analysen, Modulsteuerung, umfassende Temperaturmessung, Temperaturbildgebung, Temperaturfenster-Einstellung, mehrfache Integration
Elektrotechnik
Standard-Außenschnittstelle USB (TYPE-C)
Kommunikationsoberfläche USB-Stick
Digitale Videooberfläche USB2.0
Versorgungsspannung 5V±0.5
Typischer Stromverbrauch 0.6W
Optische Linsen
Fokuslänge 4 mm
Art der Linse Festfokus Athermal
- Ich weiß nicht. 1
Die in Absatz 1 genannten Angaben sind zu beachten. 690,2° × 55,4°
Mechanische
Größe (einschließlich Linse) 21 mm × 21 mm × 31,5 mm (einschließlich 4 mm-Objektiv)
Gewicht (einschließlich Linse) 25 g±2 (einschließlich 4 mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -10°C bis +50°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40g/11ms, Aufprallrichtung, 3 Achsen, 6 Richtungen
ESD 6 kV Kontaktentladung; 8 kV Luftentladung
Zertifizierung
Umweltzertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen

Das iHA608W-Wärmemodul wird voraussichtlich in den Bereichen Krankheitsuntersuchung, Physiotherapie der traditionellen chinesischen Medizin, Gesundheitsuntersuchung, Rehabilitation,und damit verbundene medizinische Anwendungen.

Unsere Vorteile
In-house Infrarotdetektortechnologien
  • 8 Zoll 0,11 μm VOx ungekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm MCT-gekühlte Infrarotdetektoren
  • 8 Zoll 0,5 μm T2SL gekühlte Infrarotdetektoren
Produktionskapazität und Vorteile
  • 6 Millionen selbst entwickelte Infrarotdetektoren pro Jahr
  • 30Anlage zur Herstellung von Halbleitern mit einer Fläche von 1000 m2
  • 20,000 m2 Reinraumfläche
Häufig gestellte Fragen
1Was ist thermische Empfindlichkeit?

Die Wärmeempfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein wichtiger Parameter für die Bewertung von Wärmebildkameras mit mittlerer Welle (MWIR) und langer Welle (LWIR).Es hängt direkt mit der durch den Wärmebildgerät gemessenen Klarheit zusammen.Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis des Temperaturunterschieds darstellt und in MilliKelvin (mK) gemessen wird.je höher die Empfindlichkeit und je klarer das Bild.

2- Welche Anwendungen hat die Wärmebildgebung?

Temperaturmessung und Allwetterbilder sind zwei grundlegende Funktionen der Infrarot-Wärmebildertechnologie.Produkte, die auf der Grundlage dieser beiden Technologien entwickelt wurden, werden in der Sicherheit und Überwachung weit verbreitet., Industrieinspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Epidemienprävention, AIoT und verschiedene andere Anwendungen.
