640x512 Auflösung 8μm Pixel Pitch Ungekühltes Wärmemodul mit ±0,5°C Genauigkeit für die Gesundheitsdiagnose

  • 640x512 Resolution 8μm Pixel Pitch Uncooled Thermal Module with ±0.5°C Accuracy for Health Diagnosis
Herkunftsort China
Markenname SensorMicro
Zertifizierung RoHS2.0; Reach
Modellnummer iHA608W
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 Stromverbrauch 0.6W
Spektralbereich 8~14μm Pixelabstand 8μm
Typisches NETD ≤30mK Bildrate 25Hz
Hervorheben

Schnell integriertes

,

nicht gekühltes Wärmemodul

,

Gesundheitliche Diagnose nicht gekühlte Wärmemodule
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes 640x512 8-μm-Thermomodul für schnelle Integration in der Gesundheitsdiagnostik
Produktübersicht

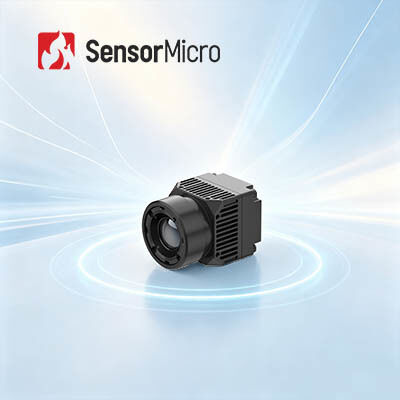

Lernen Sie das iHA608W kennen – unser spezielles medizinisches, ungekühltes Infrarotkameramodul mit dem ApexCore 640×512 8-μm-Detektor. Entwickelt für die berührungslose Erfassung der Körpertemperatur, erreicht es eine herausragende Messgenauigkeit von ±0,5 °C. Unterstützt durch spezialisierte medizinische Bildverarbeitungsalgorithmen liefert es detailreiche Wärmebilder, stellt die Temperaturverteilung visuell dar und gibt konsistente Temperaturdaten aus. Seine 8-μm-Pixelarchitektur sorgt für eine deutliche Reduzierung von Größe und Gewicht. Der Typ-C-Videoausgang und die USB-2.0-Kommunikation optimieren Ihren Systemaufbau. Entwickeln Sie mit diesem kompakten Thermomodul Ihre Geräte der nächsten Generation für die medizinische Diagnose, das Gesundheitsscreening in öffentlichen Bereichen oder die Temperaturüberwachung von Nutztieren.
Hauptmerkmale
  • Zuverlässige Temperaturgenauigkeit und detaillierte Wärmevisualisierung
  • Optimiert für die berührungslose Messung der menschlichen Körpertemperatur, Genauigkeit bis zu ±0,5 °C
  • Optik in medizinischer Qualität + medizinische Thermo-Algorithmen liefern gestochen scharfe Wärmebilder
  • Geringe Stellfläche – ideal für die Entwicklung kompakter Geräte
  • ApexCore 8-μm-Infrarotsensor ermöglicht kompakte, leichte Hardware
  • Abmessungen von 21×21×31,5 mm, nur 25±2 g Gewicht für Embedded-Lösungen
  • Entwicklerfreundliche Schnittstellen und Multi-OS-SDK
  • Standardmäßige Typ-C- und USB-2.0-Schnittstellen für eine schnelle Hardware-Integration
  • SDK für Windows / Android / Linux senkt Ihre Entwicklungshürden
Produktspezifikationen
Modell iHA608W
IR-Detektor-Kenndaten
Detektormaterial VOx
Auflösung 640×512
Pixelgröße 8 μm
Spektralbereich 8 μm ~ 14 μm
Typischer NETD-Wert ≤30 mK
Bildverarbeitung
Digitale Bildwiederholrate 25 Hz
Startzeit ≤6 s
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige Medizinisch / Falschfarben
PC-Software
Computersoftware Modulsteuerung & Videoanzeige
Temperaturmessung
Betriebstemperatur 10 ℃ ~ +50 ℃
Temperaturmessbereich 32 ℃ ~ +42 ℃
Genauigkeit der Temperaturmessung ≤±0,5 ℃ (nach 2 Minuten Aufwärmzeit, Umgebungstemperatur 23±3 °C, Zielobjekt 32–42 °C)
Messabstand 0,5 m – 5 m; unterstützt Temperaturmessung über mehrere Distanzen via SDK
SDK Unterstützt Windows-/Android-/Linux-SDK, ermöglicht Videostream-Analyse, Modulsteuerung, umfassende Array-Temperaturmessung, Wärmebildgebung, Temperaturfenstereinstellung, Mehrfachintegration
Elektrik
Standardmäßige externe Schnittstelle USB (TYP-C)
Kommunikationsschnittstelle USB
Digitale Videoschnittstelle USB 2.0
Versorgungsspannung 5 V ± 0,5
Typische Leistungsaufnahme 0,6 W
Optisches Objektiv
Brennweite 4 mm
Objektivtyp Athermischer Fixfokus
F/# 1
Sichtfeld (H×V) 69,2°×55,4°
Mechanik
Abmessungen (inklusive Objektiv) 21 mm × 21 mm × 31,5 mm (inklusive 4-mm-Objektiv)
Gewicht (inklusive Objektiv) 25 g ± 2 (inklusive 4-mm-Objektiv)
Umweltbeständigkeit
Betriebstemperatur -10 ℃ ~ +50 ℃
Lagertemperatur -45 ℃ ~ +85 ℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 grms, Zufallsvibration, 3 Achsen
Stoßbelastung Halbsinuswelle, 40 g/11 ms, Stoßrichtung: 3 Achsen, 6 Richtungen
ESD 6 kV Kontaktentladung; 8 kV Luftentladung
Zertifizierung
Umweltzertifizierung ROHS2.0/REACH
Industrielle Anwendungen
Das Thermomodul iHA608W wird voraussichtlich sowohl heute als auch in Zukunft breite Anwendung in den Bereichen Krankheitsscreening, Physiotherapie der traditionellen chinesischen Medizin, Gesundheitsvorsorge, Rehabilitation usw. finden.
Infrared thermal imaging module for medical applications
Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotbranche
  • Verschiedene Infrarotdetektoren verfügbar
  • Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Serienproduktion zur Gewährleistung schneller Lieferungen
  • Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu mehreren Millionen Detektoren
Häufig gestellte Fragen (FAQ)
1. Was ist thermische Empfindlichkeit?
Die thermische Empfindlichkeit, auch NETD (Noise Equivalent Temperature Difference) genannt, ist ein Schlüsselparameter zur Bewertung von Mittelwellen- (MWIR) und Langwellen- (LWIR) Wärmebildkameras. Sie steht in direktem Zusammenhang mit der vom Wärmebildgerät erfassten Bildschärfe. Es handelt sich um einen numerischen Wert, der das Signal-Rausch-Verhältnis des Temperaturunterschieds darstellt und in Millikelvin (mK) gemessen wird. Je kleiner der Wert der thermischen Empfindlichkeit ist, desto höher ist die Empfindlichkeit und desto klarer ist das Bild.
2. Welche Anwendungsbereiche gibt es für die Wärmebildtechnik?
Temperaturmessung und Allwetter-Bildgebung sind zwei grundlegende Funktionen der Infrarot-Wärmebildtechnologie. Produkte, die auf diesen beiden Technologien basieren, werden häufig in den Bereichen Sicherheit und Überwachung, industrielle Inspektion, Brandbekämpfung, vorausschauende Wartung, ADAS, Seuchenprävention, AIoT usw. eingesetzt.
