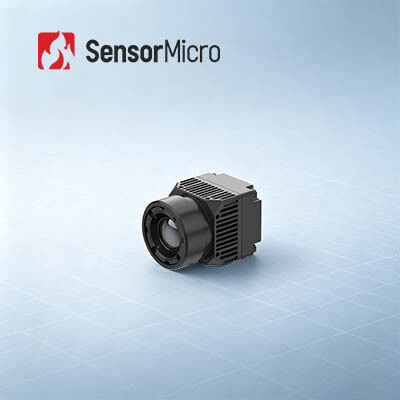

Kontaktlose Thermographie, nicht gekühltes Wärmebildmodul mit 640x512 Auflösung und 8 μm Pixel Pitch für eine Genauigkeit von ± 0,5 °C

  • Non Contact Thermography Uncooled Thermal Imaging Module with 640x512 Resolution and 8μm Pixel Pitch for ±0.5°C Accuracy
Herkunftsort China
Markenname SensorMicro
Zertifizierung RoHS2.0; Reach
Modellnummer iHA608W
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 Stromverbrauch 0.6W
Spektralbereich 8~14μm Pixelabstand 8μm
Typisches NETD ≤30mK Bildrate 25Hz
Hervorheben

Thermographie Wärmebildmodul 17um

,

Nicht gekühlte Wärmebildmodule 384x288

,

Kontaktlose
Hinterlass eine Nachricht
Produkt-Beschreibung
Kontaktlose Thermographie, nicht gekühltes Wärmebildmodul 640x512 8μm
Produktübersicht

Der iHA608W ist ein ungekühlter Infrarotkamera-Kern, der den 8 μm-Pixel-Spitch-Infrarotdetektor ApexCore 640×512 verwendet und für die berührungslose Thermometrie optimiert wurde.Das Modul erreicht eine Messgenauigkeit von ±0.5°C. Die eingesetzten medizinisch spezialisierten Bildverarbeitungsalgorithmen verbessern die Wärmebildqualität,die visuelle Darstellung der Temperaturverteilung eines Objekts und die Bereitstellung stabiler quantitativer TemperaturmessungenDas Modul verfügt über eine miniaturisierte mechanische Dimension, die durch eine 8-μm-Pixel-Spitze gewährleistet wird.Ziel-Anwendungsbereiche umfassen medizinische Diagnosegeräte, Gesundheitsuntersuchungssysteme für die Bevölkerung und Temperaturüberwachungssysteme für das Vieh.

Hauptmerkmale
  • Hochpräzise Thermometrie und optimierte medizinische Wärmebilder
    • Algorithmus für die berührungslose Messung der Körpertemperatur; Messgenauigkeit bis ± 0,5 °C
    • Medizinische optische Spezifikationen und spezielle Bildalgorithmen verbessern die Wärmebilddefinition
  • Miniaturisierte mechanische Eigenschaften für eingebettete Integration
    • Adoptiert ApexCore 8-μm ungekühlten Infrarotdetektor, um kompakte Strukturdesign zu realisieren
    • Außenabmessung: 21×21×31,5 mm; Modulgewicht: 25±2 g, anwendbar für kompakte eingebettete Systeme
  • Kompleter Support für die Schnittstelle und Softwareentwicklung
    • Integrierte Videoausgänge des Typs C und USB2.0-Kommunikationsschnittstellen für die Systemintegration
    • SDK-Pakete werden für Windows, Android und Linux bereitgestellt, um die sekundäre Entwicklung zu erleichtern
Produktspezifikationen
Modell iHA608W
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 8 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Digitale Bildrate 25 Hz
Startzeit ≤ 6 Sekunden
Digitales Video RAW/YUV/TMP
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige Medizinische/Pseudofarbe
PC-Software
Computersoftware Modulsteuerung und Videoanzeige
Temperaturmessung
Betriebstemperatur 10°C bis +50°C
Temperaturmessbereich 32°C bis + 42°C
Temperaturmessgenauigkeit ≤ ±0,5°C (nach 2 Minuten Aufwärmen, Umgebung 23±3°C, Ziel 32-42°C)
Messdistanz 0.5m-5m; unterstützt die Temperaturmessung über mehrere Entfernungen per SDK
SDK Unterstützung von Windows/Android/Linux SDK, Realisierung von Video-Stream-Analysen, Modulsteuerung, umfassende Temperaturmessung, Temperaturbildgebung, Temperaturfenster-Einstellung, mehrfache Integration
Elektrotechnik
Standard-Außenschnittstelle USB (TYPE-C)
Kommunikationsoberfläche USB-Stick
Digitale Videooberfläche USB2.0
Versorgungsspannung 5V±0.5
Typischer Stromverbrauch 0.6W
Optische Linsen
Fokuslänge 4 mm
Art der Linse Festfokus Athermal
- Ich weiß nicht. 1
Die in Absatz 1 genannten Angaben sind zu beachten. 690,2° × 55,4°
Mechanische
Größe (einschließlich Linse) 21 mm × 21 mm × 31,5 mm (einschließlich 4 mm-Objektiv)
Gewicht (einschließlich Linse) 25 g±2 (einschließlich 4 mm-Objektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -10°C bis +50°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen 5.35 Gramm, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40g/11ms, Aufprallrichtung, 3 Achsen, 6 Richtungen
ESD 6 kV Kontaktentladung; 8 kV Luftentladung
Zertifizierung
Umweltzertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen

Es wird erwartet, dass das iHA608W Thermalmodul in den Bereichen Krankheitsuntersuchung, Physiotherapie der traditionellen chinesischen Medizin, Gesundheitsuntersuchung, Rehabilitation usw. weit verbreitet wird.Gegenwärtig und in Zukunft.

Standardisierter Dienst
  • Vollständige Unterlagen:Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
  • Entwicklung und Testhilfe:Integration von Proben, Leistungsbewertung und Parameterüberprüfung erleichtert.
  • Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Ferntechnischer Support:24/7 Support - schnelle Reaktion und rechtzeitige Lösung für kritische Probleme.
  • Gewährleistung:Originalteile und strenge Prozesskonformität, um optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?

Infrarotthermische Bildgebung ist eine Methode, bei der Infrarotstrahlung und Wärmeenergie verwendet werden, um Informationen über Objekte zu sammeln, um Bilder von ihnen zu erstellen,oder erhalten Temperaturinformationen der Objekte, auch bei schlechter Sicht.

2Wie funktioniert Infrarot-Wärmebildgebung?

Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung der Infrarot-Technologie.Es konzentriert sich die Infrarotstrahlung der Szene auf die Brennfläche Array Infrarotdetektor durch Infrarot-optisches System, das durch Infrarotstrahlung passieren kannDer Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in ein entsprechendes elektrisches Signal um und erzeugt dann durch Verstärkung und Videoverarbeitungbildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
