1280x1024 10µm T2SL gekühlter Infrarotdetektor Integrierter Dewar-Kühler-Baugruppe für LWIR-Fernüberwachung
| NETD | 35mK(F2) | Technologie | Infrarot |
|---|---|---|---|
| Auflösung | 1280x1024/10µm | Spektralbereich | 7,7–9,4 (LW) |
| Material | T2SL | Größe | 154×59×78mm |
| Hervorheben | RS058 LWIR kühlte Infrarotdetektor ab,640x512 LWIR kühlte Infrarotdetektor ab,Fernüberwachungsanlage kühlte IR-Detektor ab |
||

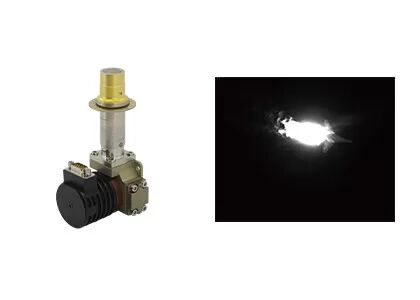

Der C1210S ist ein Langwellen-Infrarot (LWIR)-Detektor mit einer Auflösung von 1280×1024, einer Pixelgröße von 10 µm und einer integrierten Dewar-Kühler-Baugruppe (IDCA). Durch die Übernahme modernster T2SL-Technologie liefert er eine hohe Quanteneffizienz, hohe Bildraten, hohe Empfindlichkeit, geringes Rauschen und gute Gleichmäßigkeit und ist in der Lage, Staub und reflektierende Störungen zu widerstehen. Eine hervorragende Bildqualität von Zielen kann unter einer Vielzahl von komplexen Umgebungen erzielt werden, wie z. B. Fahrzeuge, die in staubigen Atmosphären fahren, Schiffe, die auf Wasser mit Lichtreflexionen fahren, und Flugzeuge, die durch Wolken fliegen.
- Starke Durchdringung von staubigen Atmosphären und Anpassungsfähigkeit an komplexe Umgebungen
- Nicht gestört durch Sonnenblendeffekte und Lichtreflexionen
- Fähigkeit zur Detektion von kryogenen Objekten
- Hohe Quanteneffizienz und hohe Empfindlichkeit
- Massenproduktionsfähigkeit mit guter Gleichmäßigkeit
- Hohe FPA-Betriebstemperatur
| Modell | C1210S |
|---|---|
| Sensitives Material | T2SL |
| Auflösung | 1280×1024 |
| Pixelgröße | 10 µm |
| Spektrale Antwort | 7,7 µm±0,2 µm~9,4 µm±0,3 µm |
| Arbeitsmodus | Snapshot; ITR-Integrationsmodus; Fenster-Modus; Anti-Blooming |
| Ladekapazität | 5,25 Me- |
| Dynamikbereich | 76 dB |
| Ausgangskanal | 4 oder 8 Kanäle; bis zu 20 MHz pro Ausgang |
| Max. Bildrate | 100 Hz |
| Typische NETD | 35 mK (F2) |
| Effektive Pixelrate | ≥99,5 % |
| Reaktions-Nichtgleichmäßigkeit | ≤8 % |
| Konfigurierbarer Kryokühler | RS079G |
| Stetiger Stromverbrauch (23℃) | ≤10 W |
| Max. Stromverbrauch (71℃) | ≤30 W |
| Stromversorgung | 24 V DC |
| Kühlzeit (23℃) | ≤5 min |
| Maximale Größe (mm) | 154×59×78 |
| Gewicht (g) | ≤650 |
| Betriebstemperatur | -45℃~+71℃ |
Der gekühlte LWIR-IR-Sensor C1210S wird in vielen Bereichen wie zerstörungsfreier Prüfung (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftlicher Forschung eingesetzt.
SensorMicro widmet sich der Bereitstellung umfassender und professioneller Dienstleistungen, die den Erfolg unserer Kunden während des gesamten Projektlebenszyklus unterstützen. Unser Service-System basiert auf den Kernwerten Zuverlässigkeit, Reaktionsfähigkeit und Anpassung, um sicherzustellen, dass jeder Kunde eine maßgeschneiderte Unterstützung erhält, die seinen einzigartigen Geschäftsanforderungen entspricht.
Nach dem Prinzip des infraroten Strahlungswärmeeffekts wandelt der ungekühlte Infrarotdetektor die Infrarot-Strahlungsenergie mit einem Infrarot-Absorptionsmaterial in Wärmeenergie um, so dass die Temperatur des empfindlichen Materials steigt. Dann ändert sich ein bestimmter physikalischer Parameter des empfindlichen Materials entsprechend und wird durch einen bestimmten Entwurfsmechanismus in ein elektrisches Signal oder ein sichtbares Lichtsignal umgewandelt, um die Detektion des Objekts zu realisieren.
Ein ungekühlter Infrarot-Focal-Plane-Detektor benötigt keine integrierte Dewar-Kühler-Baugruppe (IDCA) und kann bei Raumtemperatur arbeiten. Er hat die Vorteile eines schnellen Starts, eines geringen Stromverbrauchs, einer geringen Größe, eines geringen Gewichts, einer langen Lebensdauer und niedriger Kosten. Obwohl die Empfindlichkeit eines ungekühlten Infrarot-Focal-Plane-Detektors nicht so gut ist wie die eines gekühlten Infrarotdetektors, ist seine Kostenleistung nach Jahren der Entwicklung offensichtlich besser als die des gekühlten Detektors, was eine breitere Anwendungsperspektive bietet.
