1280x1024 12μm Megapixel Kühl-FPA-Infrarotdetektor hohe Empfindlichkeit
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C1212M MWIR |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
|---|---|---|---|
| Spektralbereich | 3,7–4,8 μm MW | Größe | 149x58,5x71mm |
| Stromversorgung | 24V DC | Gewicht | ≤600g |
| Hervorheben | 12uM Megapixels kühlte FPA-Detektor ab,1280x1024 kühlte FPA-Detektor ab,Hohe Empfindlichkeit FPA kühlte Detektor ab |
||
Produkt-Beschreibung

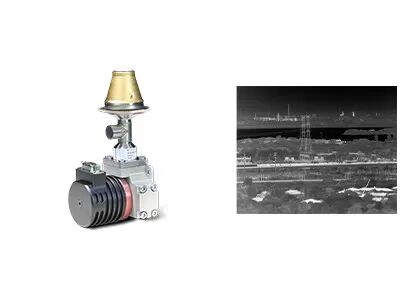

1280x1024 / 12μm gekühlter FPA-Detektor mit integrierter Dewar-Kühlermontage
Beschreibung des Produkts
Der MWIR MCT FPA-Detektor C1212M verfügt über hohe Auflösung, hohe Leistung und hohe Zuverlässigkeit und bietet viermal mehr Pixel im gleichen aktiven Bildbereich als herkömmliche 640x512-Produkte.Seine reduzierte 12μm Pixelgröße bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Objektivfokus, um die gleiche Mission zu erreichen. C1212M ist eine ideale Wahl für Anwendungen, die eine überlegene Leistung in großer Entfernung und Bilddetaillenerkennung erfordern.
Hauptmerkmale
Außergewöhnliche Leistung
• 1280×1024 hochauflösend für breitere FOV und längere Entfernungen
• 12 μm Pixelgröße für eine bessere räumliche Auflösung
Scharfes und klares Bild
• Hohe Empfindlichkeit, typische NETD bis zu 18mK
• Gute Einheitlichkeit, effektive Pixelrate> 99,5%
Konstruktion für spezifische Anwendungen
• F-Nummer kann angepasst werden
• Gewährleistung einer kontinuierlichen Versorgung
Produktspezifikationen
| Modell | C1212M MW |
| Material | MCT |
| Entschließung | 1280x1024 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Betriebsmodus | Schnappschuss, ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen |
| Ladekapazität | 6.75Me-/4.8Me- (ITR) 5.25Me-/3.3Me-(IWR) |
| Dynamischer Bereich | ITR-Modus ≥ 80 dB IWR-Modus ≥ 76 dB |
| Anzahl der Ausgabe | 4 oder 8; bis zu 20Mpixel/s pro Ausgang |
| Netto-Datenbank | ≤ 20mK (F2/F4) |
| Effektive Pixelrate | ≥ 99,5% |
| Nicht einheitliche Reaktion | ≤ 8% |
| Typ des Krio-Kühlers | Für die Berechnung der Leistung |
| Stetiger Stromverbrauch | ≤ 7 W |
| Maximaler Stromverbrauch | ≤ 17 W |
| Stromversorgung | 24 V Gleichstrom |
| Abkühlzeit | ≤ 6 Minuten |
| Gewicht | ≤ 600 g |
| Abmessungen (mm) | 149 x 58,5 x 71 |
| Betriebstemperatur | -45 °C ~ +71 °C |
Industrieanwendungen
Der C1212M MWIR-Infrarotdetektor mit Kryogenkühlung wird in vielen Bereichen wie Fernüberwachungssystem, Flugsichtverstärkungssystem, Multi-Sensor-Nutzlast usw. weit verbreitet.
Unsere Vorteile
Während des Verkaufsprozesses bietet SensorMicro umfassende technische Unterstützung für die Produktintegration und -debugging.Bereitstellung detaillierter technischer ProduktdokumentationWir sorgen für eine reibungslose Integration unserer Infrarotdetektoren, thermischen Module und Infrarotkernen in die Endprodukte der Kunden,Verkürzung des FuE-Zyklus und Verbesserung der ProduktionseffizienzFür groß angelegte oder komplexe Projekte beauftragen wir auch spezielle Projektmanager, die Ressourcen koordinieren, den Projektfortschritt verfolgen und technische Probleme rechtzeitig lösen.
Häufig gestellte Fragen
1Was ist ein Infrarotdetektor/Wärmebildsensor?
Infrarotwellen sind mit dem menschlichen Auge nicht sichtbar. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2Was ist WLP?
WLP bezieht sich auf das Wafer-Level-Paket. Es ist der Prozess, bei dem eine Hochvakuum-Verpackung direkt auf dem gesamten MEMS-Wafer vervollständigt, dann geschrieben und geschnitten wird, um einen einzigen Infrarot-Sensor herzustellen.Zusammen mit der Metallverpackung, keramische Verpackung, sind die 3 Hauptverpackungsformate von ungekühlten Infrarotdetektoren.
3Was ist der Vorteil von WLP?
WLP-IR-Detektoren sind speziell entwickelt worden, um den Anforderungen an Miniaturisierung und niedrige Kosten bei der Anwendung der Infrarottechnologie auf dem Markt für Unterhaltungselektronik gerecht zu werden.Wir bieten nun eine Vielzahl von WLP-Infrarotmodullösungen an, um neue Anwendungen in Schwellenländern zu fördern.
