  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615S
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
NETD 22mk; 25mK Technologie Infrarot
Auflösung 640x512 / 15μm Spektralbereich 7,7–9,4 (LW)
Material T2SL Größe 148x58,5x71mm
Hervorheben

LWIR-gekühlter Infrarotdetektor 640x512

,

Sicherheitsanwendungen Kühl-Infrarotdetektor 15um

,

LWIR-Integrierte Dewar-Kühlermontage
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

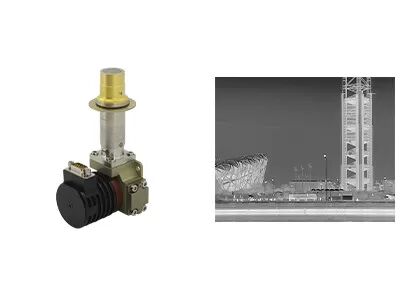

Der C615S LWIR-gekühlte Infrarotdetektor verfügt über eine Auflösung von 640*512 bei einem Pixelabstand von 15 µm. Er basiert auf der weltweit führenden Type II Superlattice (T2SL)-Technologie, die eine Massenproduktion ermöglicht und den Anwendern letztendlich einen erschwinglicheren Preis ohne Leistungseinbußen bietet. Die industriestandardmäßige Größe und Schnittstelle ermöglichen es Kunden, auf die fortschrittlichste T2SL-Technologie umzusteigen und davon zu profitieren, ohne weitere F&E-Investitionen tätigen zu müssen.

Ohne Angst vor Störungen ist der C615S LWIR-Supergitterdetektor für die Zielerkennung in komplexen Hintergründen geeignet, wie z. B. Schiffe auf dem Meer bei Szenen mit Lichtreflexion auf der Wasseroberfläche, Flugzeuge vor bewölktem Himmel und ähnliche herausfordernde Umgebungen.

Hauptmerkmale
Langwellen-Detektion, Störungsunempfindlich
  • Starke Durchdringungsfähigkeit bei Sand und Staub, anpassungsfähig an komplexe Umgebungen
  • Unbeeinflusst von Blendung bei starkem Sonnenlicht oder auf Wasseroberflächen
  • Verbesserte Fähigkeit zur Erkennung von Objekten mit niedriger Temperatur
T2SL-Technologie zur Führung von Branchentrends
  • Höhere Quanteneffizienz mit überlegener Empfindlichkeit
  • Geringes Rauschen und ausgezeichnete Nicht-Uniformität
Hohe Vielseitigkeit, stabile Versorgung
  • Anpassbarer F-Faktor
  • Konstante Qualität in der Massenproduktion
Produktspezifikationen
Modell C615S
Sensitives Material T2SL
Auflösung 640*512
Pixelgröße 15 µm
Spektrale Antwort 7,7 µm ± 0,2 µm ~ 9,4 µm ± 0,3 µm
Arbeitsmodus Snapshot; ITR/Interlace & Binning Integrationsmodi; Windows-Modus; Anti-Blooming
Ladekapazität ITR: 12,22 Me-/6,67 Me-
Interlace & Binning: 24,44 Me-/13,33 Me-
Dynamikbereich ITR: ≥76 dB
Interlace & Binning: ≥77 dB
Ausgabekanäle 4; Bis zu 22,5 MHz pro Ausgang
Max. Bildrate 220 Hz
Typische NETD 25 mK (F2 ITR)
22 mK (F2 Interlace & Binning)
Effektive Pixelrate ≥99,5 %
Antwort-Nicht-Uniformität ≤8 %
Konfigurierbarer Kryokühler RS058F
Stabile Leistungsaufnahme (23 °C) ≤8 W
Max. Leistungsaufnahme (71 °C) ≤20 W
Stromversorgung 24 V DC
Kühlzeit (23 °C) ≤5 min 30 s
Maximale Größe (mm) 148*58,5*71
Gewicht (g) ≤570
Betriebstemperatur -45 °C ~ +71 °C
Industrielle Anwendungen

Der C615S LWIR-gekühlte IR-Sensor wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfungen (ZfP), Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr.

Standardisierter Service
  • Vollständige Dokumentation: Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Unterstützung bei Entwicklung und Tests: Integrierte Musterprüfung, Leistungsbewertung und Parameterverifizierung leicht gemacht.
  • Fortschrittliches Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
  • Ferntechnischer Support: 24/7-Support – schnelle Reaktion und zeitnahe Lösung kritischer Probleme.
  • Garantie: Originalteile und strikte Prozessbefolgung zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
1. Wie funktioniert ein ungekühlter Focal Plane Array Mikrobolometer?

Nach dem Prinzip des infraroten Strahlungswärmeeffekts wandelt der ungekühlte Infrarotdetektor infrarote Strahlungsenergie durch ein infrarotabsorbierendes Material in Wärmeenergie um, wodurch die Temperatur des empfindlichen Materials ansteigt. Ein bestimmter physikalischer Parameter des empfindlichen Materials ändert sich dann entsprechend und wird durch einen entwickelten Umwandlungsmechanismus in ein elektrisches Signal oder ein sichtbares Lichtsignal umgewandelt, um die Objekterkennung zu realisieren.

2. Was ist der Vorteil eines ungekühlten VOx-Mikrobolometers?

Ein ungekühlter Infrarot-Focal-Plane-Detektor benötigt keine integrierte Dewar-Kühler-Einheit (IDCA) und kann bei Raumtemperatur betrieben werden. Er bietet Vorteile wie schnellen Start, geringen Stromverbrauch, geringe Größe, geringes Gewicht, lange Lebensdauer und niedrige Kosten. Obwohl die Empfindlichkeit von ungekühlten Infrarot-Focal-Plane-Detektoren nicht so gut ist wie die von gekühlten Infrarotdetektoren, haben jahrelange Entwicklungen ihr Kosten-Leistungs-Verhältnis klar überlegener gegenüber gekühlten Detektoren gemacht und bieten breitere Anwendungsperspektiven.
