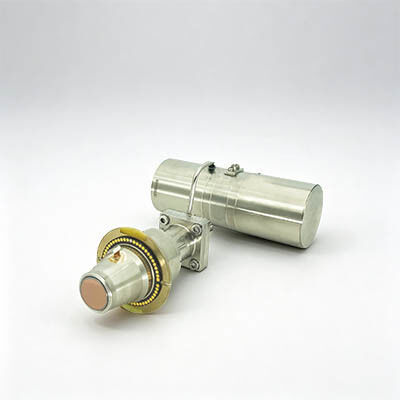

640x512 15μm 120Hz MWIR-gekühlter Infrarotdetektor 16mK NETD MCT-Wärmebilddetektor für Überwachung

  • 640x512 15μm 120Hz MWIR Cooled Infrared Detector 16mK NETD MCT Thermal Imaging Detector for Surveillance
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615M
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Technologie Infrarot-Wärmebildgebung Auflösung 640x512/15µm
Max. Bildrate 120Hz NETD 16 mK (F2); 18mK (F4)
Spektralbereich 8–14 μm 3,7–4,8 μm MW Betriebstemperatur -45℃~+71℃
Hervorheben

MWIR-Infrarotwärmebildgebungs-Detektor

,

Detektor der Wärmebildgebungs-12um

,

Überwachungskamera abgekühlter Infrarotdetektor
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

Der C615M MWIR ist ein von SensorMicro entwickelter, gekühlter Infrarotdetektor mit Quecksilber-Cadmium-Tellurid (HgCdTe/MCT).für eine breite Palette von Anwendungen geeignet, einschließlich Fernüberwachungssystemen, Hand-Thermographen und Gasleckage-Detektionskameras.

Der Detektor bietet eine hohe Empfindlichkeit und klare Bildqualität und wurde speziell für die Anforderungen der Hochleistungs-Wärmebilder entwickelt.Es gibt eine Vielzahl von hocheffizienten Kryokühlern für flexible Konfigurationen, die unterschiedlichen Anforderungen an leichte Konstruktion, geringen Stromverbrauch und hohe Zuverlässigkeit von Kerninfrarotkomponenten gerecht werden.

Hauptmerkmale
Bildqualität
  • Ausgezeichnete Bildgleichheit mit einer effektiven Pixelrate von mehr als 99,5%
  • Weit verbreitete FPA, die ein klares und reibungsloses Bildverständnis bietet
Vielseitigkeit und zuverlässige Versorgung
  • Standardisierte Schnittstellen mit Plug-and-Play-Austauschbarkeit
  • Massenproduktion mit hoher Konsistenz und stabiler Lieferung
Anpassungsfähig für Ihre Bedürfnisse
  • Anpassbare Optionen für Spektralreaktionsbereich, F-Zahl und Montageoberfläche
  • Mehrere Arten von Kryokühlern für verschiedene Anwendungsbedingungen
Produktspezifikationen
Modell C615M MWIR-gekühlter Infrarotdetektor
Empfindliches Material MCT
Entschließung 640 × 512
Pixelgröße 15 μm
Spektralreaktion 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Betriebsmodus Schnappschuss; ITR/IWR-Integrationsmodi; Windows-Modus; Antiblühen
Ladekapazität 6.36Me− (ITR), 4.99Me− (IWR)
Dynamischer Bereich ≥ 75 dB
Ausgangskanal 4bis zu 10 MHz pro Ausgang
Max. Bildrate 120 Hz
Typische NETD F2: 16mK; F4: 18mK
Effektive Pixelrate ≥ 99,76%
Nicht einheitliche Reaktion ≤ 8%
Konfigurationsfähiger Kryokühler Einheit für die Bereitstellung Einheitliche Datenbank LS734
Typ des Krio-Kühlers Rotations-Stirling-Kryokühler Rotations-Stirling-Kryokühler Lineare Stirling-Kryokühlgeräte
Stetiger Stromverbrauch (23°C) ≤ 6 W ≤ 5 W ≤ 10 W
Maximaler Stromverbrauch (71°C) ≤ 12 W ≤ 11 W ≤ 45 W
Stromversorgung 24 V Gleichstrom 32 V Gleichstrom 24 V Gleichstrom
Abkühlzeit (23°C) ≤ 6min ≤ 5min 30s ≤ 4 Minuten
Höchstgröße (mm) 145 × 58,5 × 71 120 × 46,5 × 81.5 Kompressor: Φ46 × 122; Dewar: Φ40 × 114
Gewicht (g) ≤ 600 ≤ 350 ≤ 1200
Betriebstemperatur -45 °C +71 °C
Industrieanwendungen

Der C615M MWIR-Kryogengekühlte Infrarotdetektor wird in zahlreichen Bereichen eingesetzt, darunter zerstörungsfreie Prüfung (NDT), Umweltüberwachung, Fernüberwachung,und wissenschaftliche Forschung.

Unsere Produktlinie
Hohe Empfindlichkeit und hervorragende Leistung

Weltweit führende Technologie in der Infrarotindustrie.

Verschiedene Infrarotdetektoren verfügbar

Ungekühlte und gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen.

Massenproduktion für eine schnelle Lieferung

Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.

Häufig gestellte Fragen
1Was ist ein Infrarotdetektor/Wärmebildsensor?

Ein Infrarotdetektor oder Wärmebildsensor ist ein optisch-elektrisches Gerät, das auf Infrarotstrahlung und Wärmeenergie reagiert.mit einer Leistung von mehr als 100 W und.

2Was ist WLP?

WLP bezieht sich auf die Wafer-Level-Verpackung. Es ist der Prozess, die Hochvakuum-Verpackung direkt auf dem gesamten MEMS-Wafer abzuschließen, dann zu schreiben und zu schneiden, um einen einzigen Infrarot-Sensor zu erzeugen.Zusammen mit Metall- und KeramikverpackungenDies sind die drei Hauptverpackungsformate für ungekühlte Infrarotdetektoren.

3Was ist der Vorteil von WLP?

WLP-IR-Detektoren sind speziell auf die Miniaturisierung und die niedrigen Kosten der Anwendung der Infrarottechnologie auf dem Markt für Unterhaltungselektronik ausgelegt.Wir bieten jetzt eine Vielzahl von WLP-Infrarotmodullösungen an, um neue Anwendungen in Schwellenländern zu fördern.
