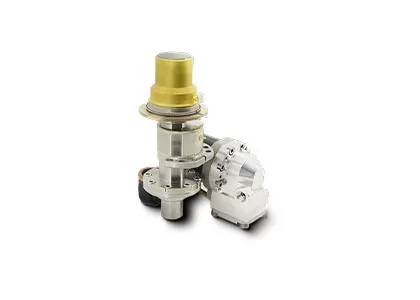

HOT-gekühlter Infrarotdetektor 640x512 15μm für schnelle Integration und gekühlter FPA-Infrarotdetektor

  • HOT Cooled Infrared Detector 640x512 15μm for Fast Integration and Cooled FPA Infrared Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615H
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Material T2SL Auflösung 640x512/15µm
NETD 20 mK (F2/F4) Spektralbereich 3,7–4,8 μm MW
Betriebstemperatur -45℃~+71℃ Max. Bildrate 100Hz
Hervorheben

Berufs-Detektor MCT Ir

,

Detektor MCT Ir kühlte ab

,

Detektor 320x256 MCT Ir
Hinterlass eine Nachricht
Produkt-Beschreibung
Beschreibung des Produkts

Das System basiert auf der fortschrittlichen Typ-II-Superlattice-Sensortechnologie und ist mit einem optimierten linearen Kryokühlerkonzept verbunden.C615H HOT-gekühlter IR-Detektormit einer Auflösung von 640×512 und einer Pixelgröße von 15 μm. Durch die Erhöhung der Arbeitstemperatur der Brennflächenanlage auf 150 K bei gleichzeitiger Erhaltung der höchsten LeistungEs ermöglicht die Vorteile von SWaP, die in ihrer Klasse führend sind , leichtes Gewicht von 235 g und stabiler Stromverbrauch von nur 3 W. Mit einem schnellen 2,5-minütigen Abkühlzyklus und einer Mindestlebensdauer von 25.000 Stunden MTTF,Der Miniatur-Dewar und der Kryo-Kühler ermöglichen eine flexible Einbettung, um den Marktbedarf an robusten Wärmebildlösungen mit niedrigen Gesamtbetriebskosten zu decken.

Hauptmerkmale
SWaP-optimiertes Design
  • Dewar-Größe: φ33 × 37,5 × 70 mm; Kryocooler: φ26 × 55,8 mm, so dass eine flexible Integration möglich ist
  • Gewicht auf 235 g reduziert; stabiler Stromverbrauch auf 3 W
Schnelle Abkühlung, schnelle Inbetriebnahme
  • Kühlzeit von nur 2,5 Minuten
Verlängerte Lebensdauer, effizienter Betrieb
  • MTTF ≥ 25.000 h
Produktspezifikationen
Parameter Spezifikation
Modell C615H
Empfindliches Material T2SL
Entschließung 640 × 512
Pixelgröße 15 μm
Spektralreaktion 30,7 ± 0,2 μm bis 4,8 ± 0,2 μm
Typische NETD 20 mK (F2/F4)
Max. Bildrate 100 Hz
Effektive Pixelrate ≥ 99,76%
Nicht einheitliche Reaktion ≤ 8%
Betriebstemperatur -45 °C ~ +71 °C
Kryo-Kühler LS711H. RS028
Abkühlzeit (23°C) Ich habe es nicht geschafft.
Maximaler Stromverbrauch (71°C) ≤12 W.
Stetiger Stromverbrauch (23°C) Wir haben eine Reihe von Möglichkeiten.
Größe (mm) Kryocooler: φ26 × 55,8 86 × 43 × 57
Dewar: 33 × 37,5 × 70
Gewicht (g) - Das ist ein sehr schwieriger Fall.

Anmerkung: Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

Industrieanwendungen

Der HOT-Infrarotdetektor C615H MWIR mit Kryogenkühlung wird in vielen Bereichen wie NDT, Umweltüberwachung, Langstreckenüberwachung, wissenschaftliche Forschung und mehr weit verbreitet.

Über uns

Angetrieben von den Bedürfnissen der Nutzer setzt sich SensorMicro für die gründliche Entwicklung und kontinuierliche Verbesserung von Infrarotprodukten und Anwendungslösungen ein.Wir bieten nicht nur hochwertige Hardwareprodukte, sondern teilen auch professionelle Anwendungserfahrung, bietet maßgeschneiderte Lösungen, die auf die einzigartigen Anforderungen verschiedener Branchen zugeschnitten sind. Unser globales Servicenetzwerk gewährleistet zeitnahen technischen Support und Kundendienst,Sie machen uns zu einem vertrauenswürdigen Partner für Kunden auf der ganzen Welt.

Häufig gestellte Fragen
1Wie funktioniert ein ungekühltes Brennflächenarray-Mikrobolometer?

Durch die Anwendung des Prinzips der Infrarotstrahlung thermische Wirkung wandelt der ungekühlte Infrarotdetektor Infrarotstrahlung Energie in Wärmeenergie mit Infrarot-Absorptionsmaterial,so dass die Temperatur des empfindlichen Materials steigtDann... a certain physical parameter of the sensitive material changes accordingly and converts into an electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2Was ist der Vorteil eines ungekühlten VOx-Mikrobolometers?

Ungekühlte Infrarot-Fokaldetektoren benötigen keine integrierte Dewar-Cooler-Assembly (IDCA) und können bei Zimmertemperatur arbeiten.Kleine GrößeObwohl die Empfindlichkeit von ungekühlten Infrarot-Fokaldetektoren nach Jahren der Entwicklung nicht so gut ist wie die von gekühlten Infrarot-Detektoren, ist die Empfindlichkeit von Infrarot-Fokaldetektoren, die in derIhre Kostenleistung war offensichtlich besser als der gekühlte Detektor, die eine breitere Anwendungsmöglichkeit bietet.
