Kleiner ungekühlter LWIR Wärmebildgebungs-Kern 256x192 12μm Soems
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 256 x 192 | Pixel-Neigung | 12 μm |
---|---|---|---|
Spektralbereich | 8 ~ 14 μm | Temperaturspanne | -20℃~+120℃ (kundengerecht) |
Netto | ≤45mK | Größe | 15x13x6.83mm |
Markieren | Ungekühlter LWIR-Wärmebildgebungs-Kern,Wärmebildgebungs-Kern Soems LWIR,kleiner Kern der Wärmekamera-12um |

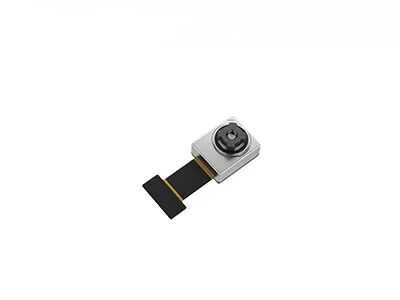

Leichter ungekühlter Wärmebildgebungs-Kern LWIR mit 256x192 Entschließung, 12μm Pixel-Größe
Ist ungekühltes IR Darstellungsmodul TIMO256, alias das ungekühlte thermische Modul, eins der TIMO-Infrarotkamera-Modulfamilie, die durch globale Sensortechnik (GST) entwickelt wird. Es schließt einen waagerecht ausgerichteten Infrarotdetektor des Pakets außergewöhnlich kleiner Oblate 256x192/12μm (WLP) mit ein, der lange Wellenlänge von 8 bis 14 Mikrometer umfasst.
Dank die WLP-Technologie, das thermische IR Kameramodul TIMO256 erzielt Supermikrostruktur, ultra niedrige Kosten Ausgabenweile anbietet größere Empfindlichkeit und überlegene Bildqualität zu einem erschwinglichen Preis und ermöglicht dem Kunden, die passendste Art entsprechend ihren eigenen Anforderungen zu wählen.
Wegen seiner völlig optimierten Struktur, Kern der Wärmekamera TIMO256 ist populär und in den Infrarotwärmebildgebungsanwendungen wie Thermographie, epidemischer Verhinderung, intelligenter Hardware, AIoT etc. weitverbreitet.
- Detektor: Ungekühltes microbolometer WLP
- Entschließung: μm 256x192/12
- Miniaturgröße: 15x13x6.83mm
- NETD: ≤45mK
Modell | TIMO-256 |
Ir-Detektor-Leistung | |
Entschließung | 256x192 |
Pixel-Neigung | 12μm |
Spektralbereich | 8~14μm |
NETD | ≤45mK |
Linsen-Art | WLO |
Fokus-Modus | Örtlich festgelegtes lautes Summen |
HFOV | 53°±1° |
Schärfentiefe | 10cm zur Unendlichkeit |
Rahmen-Rate | 1~30Hz (kundengerecht) |
Temperaturmessung | |
Temperaturspanne | -20°C | +120°C (kundengerecht) |
Temperatur-Genauigkeit | Kundengerecht (erfüllen Sie die Bedingungen des Körpers oder der industriellen Thermographie) |
Schließen Sie an,/Steuerung | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Schnittstelle | Digital-Schnittstelle |
Leistungsaufnahme | 70mW |
Körperliche Eigenschaften | |
Maß (Millimeter) | 15x13x6.83 (die Spezifikationen herrschen) vor |
Operations-Temperatur | -20°C | +60°C |
Lagertemperatur | -40°C | +85°C |
Der Kern der Wärmekamera TIMO256 ist in vielen Bereichen, wie Thermographie, intelligenter Hardware, intelligentem Gebäude, Smart Home, AIoT etc. weitverbreitet.
1. Was ist Infrarotstrahlung?
Wenn sie über Infrarotwärmebildgebung spricht, ist die erste Sache, um ungefähr zu denken Infrarotstrahlung (IR). Die Wellenlänge von Infrarotstrahlungsenergie beginnt an ungefähr 700nm und verlängert bis ungefähr 1mm. Alle Gegenstände strahlen einen bestimmten Betrag Hitze in Form von Infrarotstrahlung aus, die zu uns unsichtbar ist, weil im gesamten elektromagnetischen Spektrum, das bloße Auge „sichtbares Licht“ nur sehen kann.
2. Wie thermischen Infrarottoner tut, Arbeit?
Die Kernkomponente der Infrarotausrüstung ist der thermische Infrarotdetektor, der die kleine Temperaturdifferenz der umgebenden Gegenstände empfindlich ermitteln kann. Dann sammelt sie diese Strahlungsinformationen vom Gegenstand und gibt die Temperaturinformationen für Darstellung aus, die auf den Temperaturdifferenzinformationen basiert. Das heißer der Gegenstand, Infrarot die Strahlung, die er produziert. Wenn die Intensität zu hoch ist, können Sie ihr wie Hitze glauben.
