Linse des Oberflächenwelle-Wärmekamera-Modul-640x512 9.1mm für unbemannte Luftfahrzeuge
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 | Leistungsaufnahme | 0.7W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixel-Neigung | 12μm |
Typisches NETD | ≤40mK | Rahmen-Rate | 30Hz |
Markieren | Oberflächenwelle-Wärmekamera-Modul 640x512,Unbemanntes Luftfahrzeug-Wärmekamera-Modul,9.1mm Linsen-Wärmekamera-Kern |

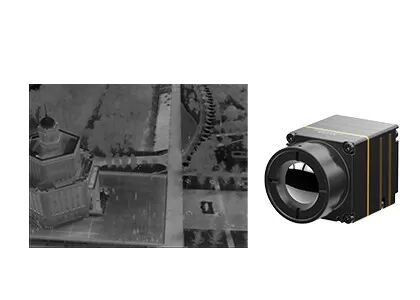

Oberflächenwelle 640x512 12μM Thermal Camera Module mit 9.1mm Linse für unbemannte Luftfahrzeuge
Der iTL612R-Infrarotkamerakern integriert waagerecht ausgerichteten thermischen Infrarotdetektor des Pakets Oblate 640x512/12μm (WLP). Es ist ein ungekühltes radiometrisches Wärmebildgebungsmodul LWIR für Brummen mit Spektralbereich von 8 bis 14μm.
Moduleigenschaften der Wärmekamera iTL612 in der scharfen und klaren Bilddarstellung, in der kompakten Größe und in den niedrigen Kosten. Orientiert für völlig optimiertes Tauschen, versieht ungekühltes thermisches Modul iTL612R eine zuverlässige Lösung für Infrarotintegration mit begrenztem Raum. Seine Kompaktbauweise hat höchste Ebene des gleichen Spezifikationsmoduls erreicht. Sie hat auch eine optionale thermographische Funktion mit Messbereich vom ℃ -20℃~550 für industrielle Temperaturmessung.
Das thermische Modul iTL612 wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.
Kompakter u. leichter Entwurf
• Größe: 21mm×22.3mm×27.3mm (mit 9.1mm Linse)
• Gewicht: 20.8g±1.5g (mit 9.1mm Linse)
• Leistungsaufnahme der geringen Energie so niedrig wie 0.7W
Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung
Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle
Modell | iTL612/R |
Ir-Detektor-Leistung | |
Empfindliches Material | Vanadium-Oxid |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | ≤40mk |
Bildverarbeitung | |
Rahmen-Rate | 30Hz |
Startzeit | 5s |
Digital-Video | RAW/YUV/BT656 |
Bild-Algorithmus | Ungleichmäßigkeits-Korrektur (NUC) Schalldämpfung 3D (3DNR) De-Geräusche (DNS) Dynamikwert-Kompression (EAW) Kantenanhebung (EE) |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
PC Software | |
ICC Software | Modulsteuerung u. Videodarstellung |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann) |
USB-Erweiterungsplatine | Art-c |
Kommunikationsschnittstelle | RS232-TTL/USB2.0 |
Digital-Videoschnittstelle | CMOS8/USB2.0 |
Versorgungs-Spannung | 3.3V±0.1V VDC |
Typische Leistungsaufnahme | 0.7W |
Temperaturmessung | |
Betriebstemperaturbereich | -10°C~+50°C |
Temperaturmessungs-Strecke | -20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion |
Temperaturmessungs-Genauigkeit | Größer von ±3°C oder von ±3% (@23℃±3℃) |
Regionale Temperaturmessung | Stützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur |
SDK | Unterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Größe (Millimeter) | 21×22.3×27.3 (mit 9.1mm Linse) |
Gewicht | 20.8g±1.5g (mit 9.1mm Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40°C~+70°C |
Lagertemperatur | -45°C~+85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Zertifikate | ROHS2.0/REACH |
Optik | |
Optionale Linse | Fixfocus athermal: 9.1mm |
Das iTL612-/Rwärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
1.What ist Infrarotwärmebildgebung?
Infrarotwärmebildgebung ist eine Methode der Anwendung der Infrarotstrahlung und der Wärme, um Informationen über Gegenstände zu erfassen, um Bilder von ihnen zu formulieren, oder erhalten Sie Temperaturinformationen der Gegenstände, sogar in der Umwelt der niedrigen Sicht.
2.How Infrarotwärmebildgebung tut Arbeit?
Infrarotwärmebildgebungssystem ist eine passive berührungsfreie Entdeckung und eine Identifizierung der Infrarottechnologie. Es richtet die Infrarotstrahlung der Szene auf den Brennebenereiheninfrarotdetektor durch das optische Infrarotsystem, das durch Infrarotstrahlung überschreiten kann. Der thermische Detektor wandelt das Strahlungssignal der unterschiedlichen Intensität in das entsprechende elektrische Signal und dann durch die Verstärkung und Video um, die, Formen das Infrarotbild verarbeiten, das durch die bloßen Augen beobachtet werden kann.
