Soem kühlte Kamera-Modul mit Infrarotdetektor MWIR MCT 1280x1024 12um ab
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 1280x1024 | Pixelneigung | 12 μm |
---|---|---|---|
NETD | ≤20mK | Spektralbereich | 3.7~4.8μm MW |
Größe | 149x58.5x71mm | Feldrate | 1~100Hz justierbar |
Markieren | Soem kühlte Kamera-Modul ab,Infrarotdetektor abgekühltes Modul der Kamera-12um,Abgekühlte Kamera-Module MWIR Detektor |

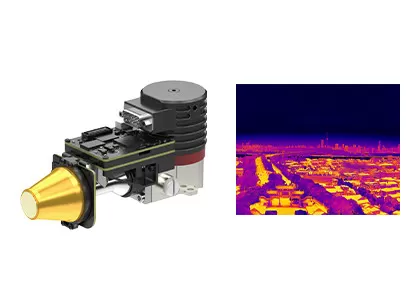

Soem kühlte Kamera-Modul mit Infrarotdetektor MWIR MCT 1280x1024 12um ab
Hohe Auflösung 1280x1024/12μm MCT MWIR kühlte Infrarotmodul mit Nähe-Brett ab
EYAS1212 ist eine hohe Auflösung, die analog-digitales abgekühltes Infrarotmodul basiertes 1280 x1024 12μm Neigung IR FPA formatiert.
Dieses ANZEIGEN-Modul schließt ein Nähebrett, das das FPA-TIMING zur Verfügung stellt, und die empfindliche Stromversorgung ein. Darüber hinaus gibt die Kamera-Verbindungsschnittstelle Rohdaten 16bit aus, die in hohem Grade die Integration des Detektors zum System vereinfacht.
Deshalb macht Modul der ANZEIGE EYAS1212 es einfach, damit Soem-Kunden schnelle Abnahmeprüfung auf abgekühltem Infrarotdetektor GST C1212M 1280x1024@12 μm durchführen, Anfangsschnelle Sekundärentwicklung und ihren Entwicklungszeitraum von abgekühlten Infrarotmodulen oder von kompletten Infrarotwärmekameras oder die Systeme, die auf abgekühlten Infrarotdetektoren verkürzen basieren.
Ausgerüstet mit HochleistungsSignalaufbereitungsstromkreis, ist EYAS, den Reihe ANZEIGEN-Modul abkühlte, auf alles MCT&T2SL abkühlte Infrarotdetektoren durch GST anwendbar.
Hochleistung abgekühlter Infrarotdetektor
• Hohe thermische Empfindlichkeit mit bestem NETD<18mk
Einfach sich zu entwickeln u. zu integrieren
• Cameralink-Schnittstelle gab 16bit Rohdaten, Steuerung der seriellen Schnittstelle aus
• Integrierte Struktur, die konsequentes Maß mit Detektor hat
Gefangennahmen-bewegliches Hochgeschwindigkeitsziel
• Ertragbildfrequenz ist an 1~100Hz justierbar
Modell | EYAS1212 |
Ir-Detektor-Leistung | |
Entschließung | 1280x1024 |
Pixel-Neigung | 12μm |
Cryocooler | RS058F |
Spektralbereich | 3.7μm~4.8μm MW |
Kühlzeit (25°C) | ≤6min |
Optimales NETD (20°C) | ≤20mK |
Arbeitsmodus | |
Rahmen-Rate | 1~100Hz justierbar |
Arbeitsmodus | Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen |
Elektrische Spezifikation | |
Externe Standardschnittstelle | QSH 60pin |
Digital-Video | Cameralink: Rohdaten des Ertrag-16bit |
Externe Synchronisierung | CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux |
Kommunikation | Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps |
Stromversorgung | 1 Kanal-Darstellungs-Platte: 5V 1 Kanal Cryocooler: 24V |
Stabile Leistungsaufnahme | 9W |
Maß (Millimeter) | 149×58.5×71 |
Gewicht | ≤680g |
Betriebstemperatur | -40°C | +60°C |
Erschütterungs-Größe | Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal |
Das Modul der Wärmebildgebung EYAS1212 ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.
1. Was ist thermische Empfindlichkeit?
Die thermische Empfindlichkeit, auch genannt NETD (Geräusch-Äquivalenttemperatur-Unterschied), ist ein Schlüsselparameter für die Bewertung von Wärmebildkameras der mittleren Welle (MWIR) und der Oberflächenwelle (LWIR). Es hängt direkt mit der Klarheit zusammen, die durch den thermischen Toner gemessen wird. Es ist ein Zahlenwert, der das störsignalisierende Verhältnis der Temperaturdifferenz und in den milliKelvins (M) gemessen darstellt. Das kleiner der thermische Empfindlichkeitswert, das höher die Empfindlichkeit und das klarer das Bild.
2. Was sind die Anwendungen der Wärmebildgebung?
Temperaturmessung und Allwetter- Darstellung sind zwei Grundfunktionen der Infrarotwärmebildgebungstechnologie. Die Produkte entwickelt basiert auf diesen zwei Technologien sind in der Sicherheit u. in der Überwachung, IN UAV-Nutzlasten, in der industriellen Inspektion, in der feuerbekämpfenden, vorbestimmten Wartung, in ADAS, in der epidemischen Verhinderung, in AIoT etc. weitverbreitet.
3. Was ist MCT-/HgCdTedetektor?
MCT, auch genannt HgCdTe, bezieht sich Mercury- aufKadmium-Tellurid, das eine chemische Verbindung des Kadmiumtellurids (CdTe) und des Quecksilbertellurids (HgTe) und des allgemeinen Materials in den Fotodetektoren ist. Detektor MCT/HgCdTe ist ein fotoleitender Detektor, der an einer kälteerzeugenden Umwelt funktioniert und Infrarotstrahlung ermitteln kann. Er ist empfindlicher als die thermischen Sensoren.
