Abgekühltes Kamera-Modul 1280x1024 12um Soems MCT MWIR hohe Auflösung

Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYAS1212
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 1280X1024 Pixel-Neigung 12 μm
NETD ≤20mK Spektralbereich 3.7~4.8μm MW
GRÖSSE 149x58.5x71mm Rahmen-Rate 1~100Hz justierbar
Markieren

Abgekühltes Kamera-Modul 1280x1024

,

Soem MCT kühlte Kamera-Modul ab

,

Kamera-Module 12um MWIR

Hinterlass eine Nachricht
Produkt-Beschreibung

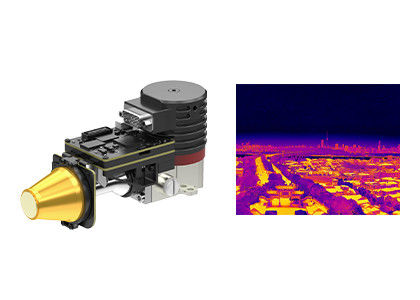

Hochauflösendes thermisches Modul EYAS1212



Hohe Auflösung 1280x1024/12μm MCT MWIR kühlte Infrarotmodul mit Nähe-Brett ab



Produkt-Beschreibung



EYAS1212 ist eine hohe Auflösung, die analog-digitales abgekühltes Infrarotmodul basiertes 1280 x1024 12μm Neigung IR FPA formatiert.



Dieses ANZEIGEN-Modul schließt ein Nähebrett, das das FPA-TIMING zur Verfügung stellt, und die empfindliche Stromversorgung ein. Darüber hinaus gibt die Kamera-Verbindungsschnittstelle Rohdaten 16bit aus, die in hohem Grade die Integration des Detektors zum System vereinfacht.



Deshalb macht Modul der ANZEIGE EYAS1212 es einfach, damit Soem-Kunden schnelle Abnahmeprüfung auf abgekühltem Infrarotdetektor GST C1212M 1280x1024@12 μm durchführen, Anfangsschnelle Sekundärentwicklung und ihren Entwicklungszeitraum von abgekühlten Infrarotmodulen oder von kompletten Infrarotwärmekameras oder die Systeme, die auf abgekühlten Infrarotdetektoren verkürzen basieren.



Hauptmerkmale



- Einfach sich zu entwickeln u. zu integrieren

- Cameralink-Schnittstelle gab 16bit Rohdaten, Steuerung der seriellen Schnittstelle aus

- Integrierte Struktur, Maße sind mit Detektor in Einklang

- Einzel-Versorgung 5V

- Fähig zum Gefangennehmen des beweglichen Hochgeschwindigkeitsziels



Produktbeschreibungen



Modell EYAS1212
Ir-Detektor-Leistung
Entschließung 1280x1024
Pixel-Neigung 12μm
Cryocooler RS058F
Spektralbereich 3.7μm~4.8μm MW
Kühlzeit (25°C) ≤6min
Optimales NETD (20°C) ≤20mK
Arbeitsmodus
Rahmen-Rate 1~100Hz justierbar
Arbeitsmodus Schnappschuß; ITR-/IWRintegrations-Modus; Windows-Modus; Anti-Blühen
Elektrische Spezifikation
Externe Standardschnittstelle QSH 60pin
Digital-Video Cameralink: Rohdaten des Ertrag-16bit
Externe Synchronisierung CC1: Externe Synchronisierung INT/Frame; CC2: Externe Synchronisierung Lux
Kommunikation Serielle Schnittstelle Cameralink: TFG+/-, TC+/-; 9600bps
Stromversorgung 1 Kanal-Darstellungs-Platte: 5V
1 Kanal Cryocooler: 24V
Stabile Leistungsaufnahme 9W
Maß (Millimeter) 149×58.5×71
Gewicht ≤680g
Betriebstemperatur -40°C | +60°C
Erschütterungs-Größe Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an
Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal



Industrielle Anwendungen



Das Modul der Wärmebildgebung EYAS1212 ist viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. weitverbreitet.

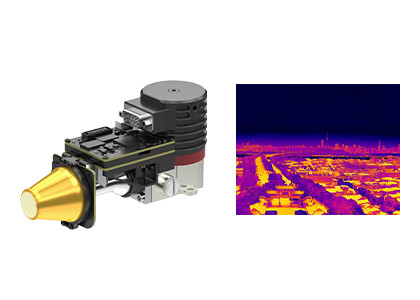

Abgekühltes Kamera-Modul 1280x1024 12um Soems MCT MWIR hohe Auflösung 0



Abgekühlte ungekühlte Infrarotdetektoren



Abgekühltes Kamera-Modul 1280x1024 12um Soems MCT MWIR hohe Auflösung 1



FAQ



1. Was ist MCT-/HgCdTedetektor?

MCT, auch genannt HgCdTe, bezieht sich Mercury- aufKadmium-Tellurid, das eine chemische Verbindung des Kadmiumtellurids (CdTe) und des Quecksilbertellurids (HgTe) und des allgemeinen Materials in den Fotodetektoren ist. Detektor MCT/HgCdTe ist ein fotoleitender Detektor, der an einer kälteerzeugenden Umwelt funktioniert und Infrarotstrahlung ermitteln kann. Er ist empfindlicher als die thermischen Sensoren.



2. Was ist T2SL-Detektor?

T2SL bezieht sich auf Art-II Superlattice, die ein künstliches Material mit wechselndem Wachstum periodischem Heterojunction an der Nanometergröße ist. Es hat hohe Einheitlichkeit und überlegene optische Eigenschaft, wie effektive Masse des großen Elektrons, großer Absorptionskoeffizient und hohe Quantenausbeute. Verglichen mit MCT-Infrarotdetektor, hat der T2SL-Infrarotdetektor gute materielle Einheitlichkeit, niedrige Kosten und ähnliche Leistung zu MCT-Infrarotdetektor im Medium- und Oberflächenwelleband, aber hat große Vorteile im Oberflächenwelleband.



3. Was ist der Unterschied zwischen Restlicht, aktivem IR und Wärmebildgebung?

Restlicht benötigt natürliches Licht und wandelt schwaches natürliches helles Bild in erhöhtes elektronisches Bild durch Bildverstärker um;

Aktiver IR strahlt aktiv Infrarotlicht und den Gebrauchsinfrarotstrahl, der durch das Ziel reflektiert wird aus. Er hat sehr schlechte Geheimhaltung;

Wärmebildgebung benötigt kein Licht und ist eine passive Infrarotnachtsicht, die Infrarotstrahlungsunterschied zwischen Zielen und Szene oder verschiedene Teile eines Gegenstandes ermittelt. nicht durch die Änderungen der umgebenden beleuchtenden Bedingungen, während der Nacht oder sogar im Nebel, im Regen und in anderer rauer Umwelt beeinflußt werden.



4. Können Sie Wärmebildgebung blockieren?

In den meisten Fällen können Sie nicht. Aber Infrarotstrahlen können Wände nicht eindringen, und auch das Glas kann IR blockieren. So wenn Sie nicht ermittelt werden möchten, können Sie hinter dem Glas oder Wänden verbergen, zum der Wärmebildgebung zu blockieren.
