GAVIN330 MWIR kühlte thermischer Toner-Modul-hohe Zuverlässigkeit 320x256 30μm ab

Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN330
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 320x256 / 30μm Material MCT
NETD ≤10mK Spektralbereich 3.7~4.8μm (MW)
Größe 150×67×80mm Gewicht ≤900g
Markieren

MWIR kühlte thermischen Toner ab

,

GAVIN330 kühlte thermischen Toner ab

,

Modul des thermischen Toner-320x256

Hinterlass eine Nachricht
Produkt-Beschreibung
Kurzbeschreibung

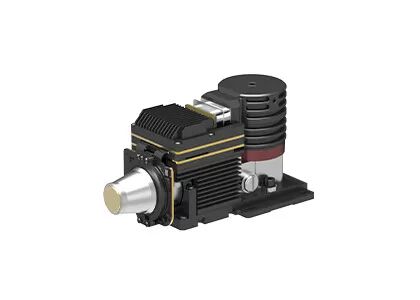

Abgekühltes HgCdTe 320x256/30μm MWIR Wärmebildgebungs-Modul GAVIN330 hohe Zuverlässigkeit



Produkt-Beschreibung



GAVIN-Reihe ist das Standard abgekühlte Infrarotmodul, das durch globale Sensortechnik (GST) entwickelt wird. Sie ist mit verschiedenen Entschließungsformaten, verschiedenen Frequenzbänden und auch verschiedenen ununterbrochenen Wahlen der optischen Linse verfügbar.



Modul der Wärmebildgebung GAVIN330 ist eins von GAVIN-Reihe mit abgekühltem Detektor 320x256/30μm MWIR und cryocooler RS058 nach innen. Es funktioniert im 3.7~4.8μm Spektralbereich. Mit Industriestandard cameralink Schnittstelle können Infrarotkamera oder Systemintegrierer entwerfen, oder, ihre eigene komplette Kamera zu integrieren, die leicht auf dem GAVIN330 basierte, kühlte Infrarotmodul ab.



Globale Sensortechnik wird am Öffnen einer neuen Vision für die industrielle Infrarotwärmebildgebung festgelegt. Wir spezialisieren uns auf den Entwurf, die Fertigung, die Verkäufe und das Marketing von Wärmebildgebungsdetektoren und von Infrarotmodulen, um unsere Kunden bereitzustellen eine Vielzahl von Infrarotwärmebildgebungslösungen, die Sekundärentwicklungszeit verkürzen und groß die Kosten für Kunden verringern.



Hauptmerkmale



- Wärmebildgebung der hohen Qualität

- Hohe Empfindlichkeit, NETD≤10mK

- Lange Strecken-Entdeckung

- Einfache Integration in das System

- DVP-/Cameralinkschnittstelle, RAW-/YUVbild-Ertrag

- Verschiedene ununterbrochene optische Zoomobjektive sind verfügbar



Produktbeschreibungen



Modell GAVIN330
Ir-Detektor-Leistung
Entschließung 320x256
Pixel-Neigung 30μm
Cryocooler RS058
Spektralbereich 3.7μm~4.8μm MW
Kühlzeit (20°C) ≤7min
NETD (20°C) ≤10mK
Bildverarbeitung
Rahmen-Rate 50Hz/100Hz/200Hz
Verdunkelung des Modus Linear/Histogramm/gemischt
Digital-lautes Summen ×1/×2/×4
Bild-Richtung Horizontal/vertikal/diagonal leichter Schlag
Bild-Algorithmus NUC/AGC/IDE
Elektrische Spezifikation
Externe Standardschnittstelle J30JZ 25pin
Analoges Video Kamerad
Digital-Video 16bit RAW/YUV: 16bit DVP/Cameralink gab aus
Externe Synchronisierung Rahmen-externe Synchronisierung: Niveau RS422
Kommunikation RS422, 115200bps
Stromversorgung 20~28VDC
Stabile Leistungsaufnahme 12W
Maß (Millimeter) 150×67×80
Gewicht ≤900g
Operations-Temperatur -40°C | +60°C
Erschütterungs-Größe Erschütterung: GJB Fahrzeug-brachte Hochgeschwindigkeitstransport an
Schock: Halb-Sinus Welle, 40g 11 Frau, 3 Richtung der Achsen-6 je 3mal
Optische Linse
Optionale Linse Ununterbrochenes lautes Summen
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Industrielle Anwendungen



Das GAVIN330 kühlte Wärmekameramodul ist weitverbreitet viele Bereiche wie Fernüberwachungsanlage, Flug-Visions-Verbesserungs-System, Multi-Sensor Nutzlast etc. ab.



GAVIN330 MWIR kühlte thermischer Toner-Modul-hohe Zuverlässigkeit 320x256 30μm ab 0



Über globale Sensortechnik



GAVIN330 MWIR kühlte thermischer Toner-Modul-hohe Zuverlässigkeit 320x256 30μm ab 1



FAQ



1. Wie man richtige Infrarotdetektorentschließung wählt?

Es hängt vom tatsächlichen Bedarf und von den Anwendungen Ihrer Produkte ab, und der Preis ist auch ein Faktor, der betrachtet werden muss. Wenn die Bildqualität nicht hoch ist, können Sie den Infrarotdetektor mit niedriger Auflösung, wie 120x90 wählen, 256x192, 400x300. Wenn Sie ein sehr klares Bild zu etwas speziellen Zwecken, wie Fernüberwachung benötigen, können Sie einen Infrarotdetektor der hohen Auflösung von 1280x1024 wählen.



2. Wie man rechte Pseudofarbe für Wärmebildgebung vorwählt?

- Das graue Weiß ist für das Ziel mit kleiner Temperaturdifferenz passender

- Das Rote und das Blaue ist für die Szene passender, in der die Problempunkte gefunden werden müssen.

- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.

Anmerkung: gleichgültig, das Palette, die Sie, die thermische Temperatur wählen, nicht überhaupt ändert.



3. Wie man eine passende Infrarotwärmekameralinse wählt?

- Standardlinse kann normale Ziele mit passendem Abstand treffen

- Für das Teleobjektiv ist es für Ziele passend, das verhältnismäßig klein ist und von einer Langstrecke angesehen werden muss

- Um weitere Einzelheiten von Gegenständen in nahem Abstand zu sehen, ist Weitwinkelobjektiv besser.

- Makrolinse ist für das Sehen des sehr tinny Ziels mit nahem Abstand, wie Chipstromkreis.
